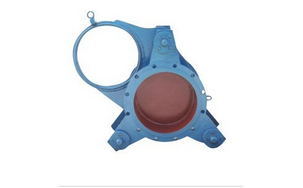

手動盲板閥,F43CX手動眼鏡閥該系列扇形眼鏡閥與其他在管路中做絕對切斷的閥門設備相比，結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。
手動盲板閥,F43CX手動眼鏡閥產品概述：
本系列扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接管路。
該系列扇形眼鏡閥與其他在管路中做切斷的閥門設備相比，結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。
手動盲板閥廠家產品特點及工作原理：
F43X手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
手動盲板閥,F43CX手動眼鏡閥主要性能指標：
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
強度試驗壓力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
適用溫度℃ |
丁腈橡膠 |
硅橡膠 |
氟橡膠 |
＜120 |
＜250 |
＜300 |
適用介質 |
煤氣等有毒、有害、易燃?xì)怏w |
采用標準 |
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 |
主要零部件材料 |
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 |

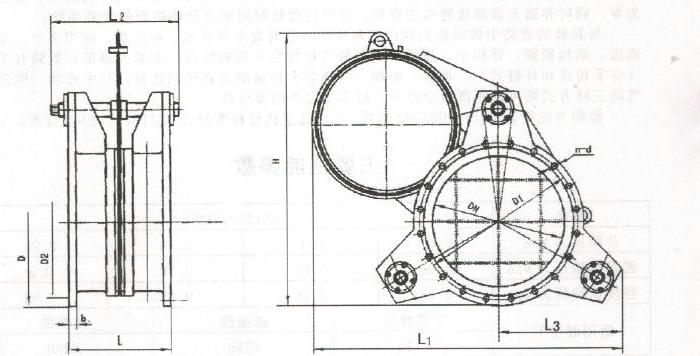

手動盲板閥,F43CX手動眼鏡閥主要外形連接尺寸：
DN |
D |
D1 |
b |
n-φd |
短系列 L |
100 |
210 |
170 |
12 |
4-φ18 |
210 |
150 |
265 |
225 |
14 |
8-φ18 |
210 |
200 |
320 |
280 |
14 |
8-φ18 |
230 |
250 |
375 |
335 |
14 |
12-φ18 |
250 |
300 |
440 |
395 |
16 |
12-φ22 |
270 |
350 |
490 |
445 |
16 |
12-φ22 |
290 |
400 |
540 |
495 |
16 |
16-φ22 |
310 |
450 |
595 |
550 |
20 |
16-φ22 |
330 |
500 |
645 |
600 |
20 |
20-φ22 |
350 |
600 |
755 |
705 |
20 |
20-φ26 |
370 |
700 |
860 |
810 |
20 |
24-φ26 |
390 |
800 |
975 |
920 |
22 |
24-φ30 |
410 |
900 |
1075 |
1020 |
22 |
24-φ30 |
430 |
1000 |
1175 |
1120 |
22 |
28-φ30 |
450 |
1200 |
1375 |
1320 |
22 |
32-φ30 |
470 |
1400 |
1575 |
1520 |
26 |
36-φ30 |
490 |
1500 |
1675 |
1620 |
26 |
36-φ30 |
510 |
1600 |
1790 |
1730 |
26 |
40-φ30 |
530 |
1800 |
1990 |
1930 |
26 |
44-φ30 |
550 |
2000 |
2190 |
2130 |
26 |
48-φ30 |
570 |
