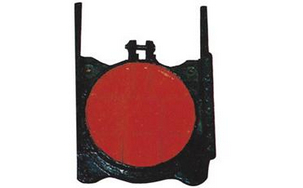

一.鑄鐵鑲銅圓形閘門產品用途:
鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。它采用的外弧形設計，結構合理、受力均勻，采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
二.鑄鐵鑲銅圓形閘門結構與特點：
本閥主要由門框、閘板、密封圈及可調式鍥形壓塊等部件組成。閘門久用磨損后，其密封面可通過鍥形壓塊的調整來保證正常工作。有結構合理堅固、耐磨耐蝕性、性能可靠；安裝、調試、使用、維護方便等特點。
三.鑄鐵鑲銅圓形閘門主要技術參數：
閘門壓向門框壓力0.1Mpa。
閘板壓離門框壓力0.02Mpa。
密封工作部位滲漏量不大于1.25L/min.m

鑄鐵鑲銅圓閘門主要技術性能參數

1，密封面每米長度滲水量：正向≤0.7L/min·m，反向≤1.25L/min·m

2，公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa
3，安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)
4，工作水頭：單向受壓：正向：10m，反向：5m，雙向受壓：均為10m

5，工作環境：溫度-20℃～120℃，濕度：95%，工作介質：水與污水PH值：5～10

6，啟閉速度：不小于0.2m/min，不大于1.5m/min。
7，閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。

8，閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

鑄鐵鑲銅圓形閘門主要零部件材質

零部件名稱	材質	材質標準
閘板	灰鑄鐵、球鐵、不銹鋼	GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
門框	灰鑄鐵、球鐵、不銹鋼
導軌	灰鑄鐵、球鐵、不銹鋼
密封面	錫青銅 丁腈橡膠	GB1176-87 或GB12225-89
楔塊	錫青銅、丁腈橡膠
傳動螺桿	不銹鋼	GB1220-84
吊塊螺母	鋁鐵青銅ZCuA110Fe3	GB1176-87
緊固件	0Cr17Ni12Mo2、0Cr18Ni9Ti	GB1220-8

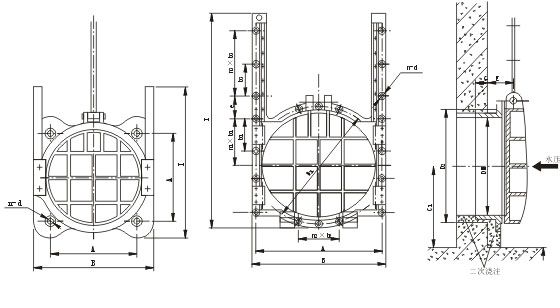

 四.SYZ鑄鐵鑲銅圓形閘門外形及安裝尺寸：

口徑	安裝尺寸						基礎尺寸
D	A	B	C	E	G	H	φd1	a×a	n×d1
200	360	200	146	70	30	360	18	100	4×M12
250	410	250	175	75	35	450	18	100	4×M12
300	460	300	200	90	40	540	20	100	4×M12
400	560	400	275	95	40	720	20	100	4×M12
450	610	450	300	100	45	810	25	100	4×M16
500	660	500	340	110	45	900	25	100	4×M16
600	780	600	390	120	56	1080	32	100	4×M16
700	940	700	440	120	60	1260	32	100	4×M16
800	1030	800	500	130	65	1440	32	100	4×M16
900	1100	900	550	130	70	1620	32	100	4×M20
1000	1260	1000	600	140	80	1800	36	100	4×M22
1200	1470	1200	700	150	100	2160	40	100	4×M24
