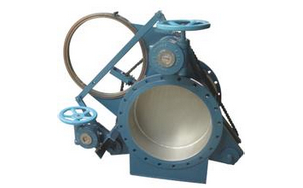

蝸輪盲板閥,F343X蝸輪扇形盲板閥工作原理
蝸輪盲板閥,F343X蝸輪扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
蝸輪盲板閥,F343X蝸輪扇形盲板閥主要性能指標

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃氣體
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

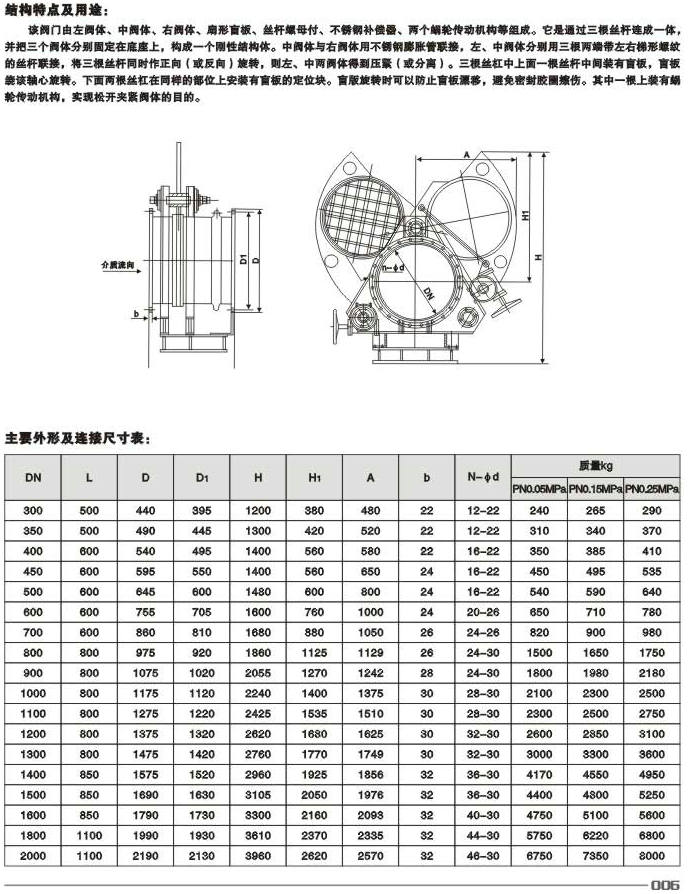

蝸輪盲板閥,F343X蝸輪扇形盲板閥結構外形尺寸圖：
