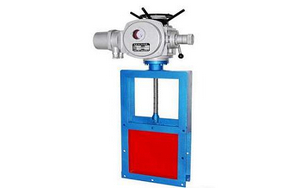

電動方形插板閥是在手動螺旋閘門基礎上裝上一個電動裝置，是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷物料流量的主要控制設備，廣泛地應用于冶金、礦山、建材、化工等行業系統中，控制物料的流量調節或切作用.
電動方形插板閥產品特點
方形插板閥公稱壓力：0.05Mpa；介質流量：≤28m/s；工作溫度：≤300℃；適用介質：無粘度的粉塵氣體、固體粉料、小顆粒物料。

電動方形插板閥性能參數:

型號	DYLVD、DLVD
公稱壓力	0.05 MPa
殼休試驗壓力	0.075 MPa
驅動方式	電液動或電動
電源電壓	380V 50.Hz
介質流速	28m/s
適用溫度（℃）	350
適用介質	固體物料、晶體料等、空氣、煙氣

電動方形插板閥主要零件材料:

零件名稱	閥體	閥板	閥桿	螺栓	手輪
材料	Q235-A	Q235-A	45#	20#鋼	QT450

電動方形插板閥主要外形及連接尺寸：

類別	A×A	B×B	C×C	L	H	D0	N-M
單向	200×200	256256	296296	100	820	300	8-M12
	250×250	306306	346346	100	930	340	8-M14
	300300	456456	396396	100	1050	380	8-M14
	400400	456456	496496	100	1140	445	12-M14
	450450	510510	556556	120	1450	530	12-M18
	500500	560560	606606	120	1610	580	16-M18
雙向	600600	660660	706706	120	1830	450	16-M18
	700700	770770	820820	140	2130	450	25-M18
	800800	870870	920920	140	2440	450	20-M18
	900900	974974	103601030	160	2660	450	24-M23
	10001000	10741074	11301130	160	2870	450	24-M23
說明	LMD-單向	I-手輪	鏈條數同M=0.105-113（X是絲桿中心離地面高度）
	LMS-雙向	II-鏈輪	距地面小于1.7米用于手輪大于1.7米用鏈輪
