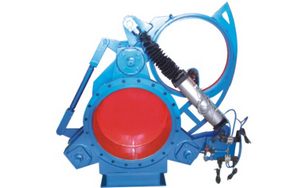

氣動盲板閥,F643X氣動盲板閥閥體中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿副和絲桿螺旋副驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閥板完成開關動作。橡膠密封圈鑲嵌在閥板上，具有耐溫高、密封性能好、更換方便、使用壽命長等特點。

氣動盲板閥,F643X氣動盲板閥主要性能指標：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃氣體
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

氣動盲板閥,F643X氣動盲板閥主要外形及連接尺寸表

DN	L	D	D1	H	A	b	n-фd	質量
								PN0.05	PN0.10	PN0.15	PN0.25
300	450	440	395	480	720	16	12-ф22	255		280
350	450	490	445	520	810	16	12-ф22	285		310
400	450	540	495	600	920	16	16-ф22	300		330
450	500	595	550	658	995	16	16-ф22	350		380
500	500	645	600	712	1102	20	20-ф22	400		440
600	600	755	705	920	1500	20	20-ф26	500		550
700	600	860	810	970	1600	20	24-ф26	580		630
800	800	975	920	1100	1850	35	24-ф30	1500		1650
900	800	1075	1020	1200	1980	35	24-ф30	1800		1980
1000	800	1175	1120	1320	200	35	28-ф30	2100		2300

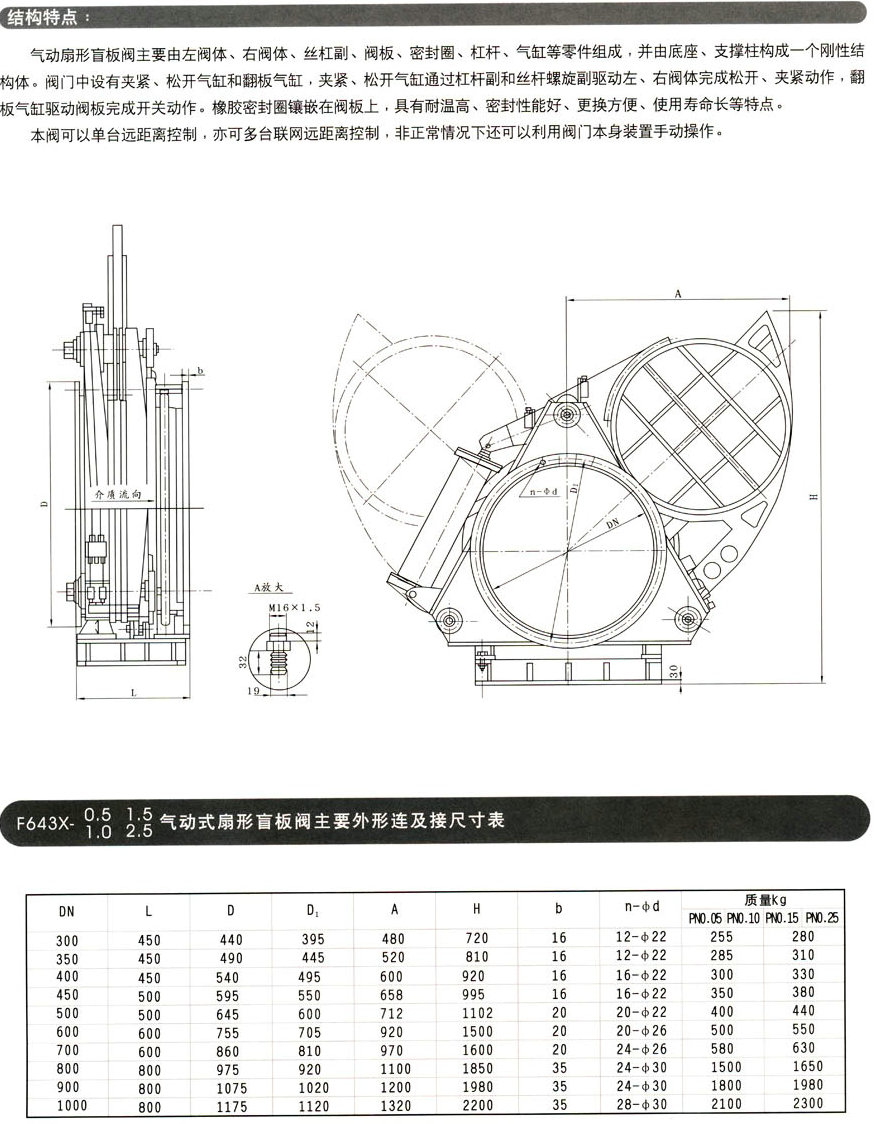

氣動盲板閥,F643X氣動盲板閥結構外形尺寸圖：
