高壓美標球閥,高溫美標球閥適用于150LB-2500LB(PN420)以下壓力，工作溫度-46℃-180℃（密封圈為RPTFE. PIOLON. PEEK等）或-46℃-600℃（密封面為硬密封）的各種管道上，用于切斷或接通管路中的介質。可根據用戶的實際工況和要求進行設計。選用不同的材料，可適用于水，蒸汽、油品、酸類等介質。

產品說明

超高壓球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，使用的可靠性等；密封，結構設計。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。

產品特點

1.本產品部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲度和沖擊度及延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。

計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗

 【高壓美標球閥,高溫美標球閥產品特點】
 1、高壓鍛造球閥采用三片式結構；
 2、閥體、閥蓋采用模鍛工藝，結構合理，外形美觀；
 3、閥座密封結構密封可靠，啟閉力矩輕；
 4、閥桿采用下裝式結構，可防止閥桿吹出。閥桿具有防靜電結構；
 5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作；
 6、閥門頂部設有IS05211標準的連接尺寸，拿開手柄，可接氣動或電動裝置。
【高壓美標球閥,高溫美標球閥執行標準】
 設計規范：   API 6D     API 608   BS 5351   GB/T 12237
 結構長度：   ASME B16.10   GB/T 12221
 法蘭連接：   SME B16.5        GB/T 9113
 承插焊連接：ASME B16.11
 螺紋連接：    ASME B1.20.1
 試驗與檢驗：GB/T 13927  API598   API6D

主要零件材料

零件名稱	材料
	GB	ASTM
彈簧	60SizMnl	AISI9260
閥座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺釘	35CrMo	A193-B7
墊片	PTFE柔性石墨
下閥桿	2Cr13	A276-410
墊片	PTFE柔性石墨
底蓋	25	A105
閥體、端	25	A105
墊片	PTFE柔性石墨
O型圈	NBR	NBR
球體	A105+HCr
滑動軸承		PTFE
閥桿	2Cr13	A276-410
注脂閥	組件
墊片	PTFE+不銹鋼	PTFE+304
填料箱	25	A105
壓蓋	25	A105
O型圈	NBR	NBR
支架	Q235A	碳鋼
鍵	45	AISI C 1045
連接套	45	AISI C 1045
驅動裝置	組件(電動或氣動裝置)

 主要性能規范

型號		Q41N/Y-160	Q41N/Y-320	Q61N/Y-160	Q61N/Y-320
公稱壓力 PN（MPa）		16.0	32.0	16.0	32.0
試驗壓力 （Mpa）	殼體	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（氣）	0.6
適用溫度		-40～350
適用介質		水、油品、氦、氫、氨等

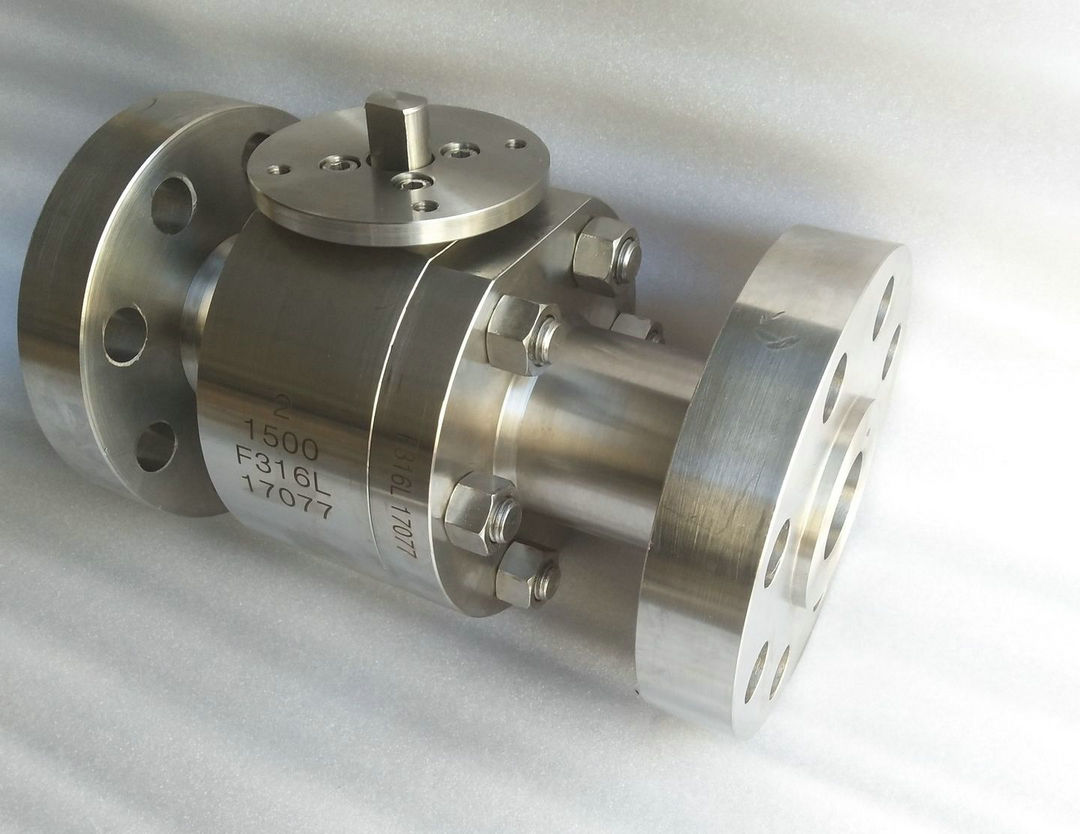

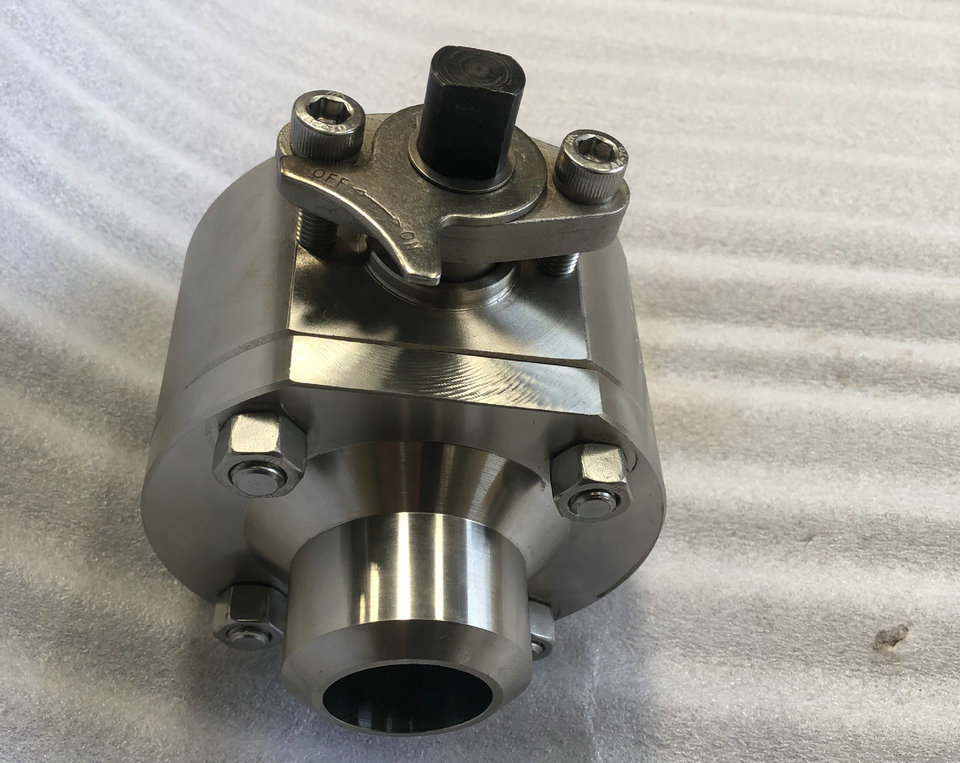

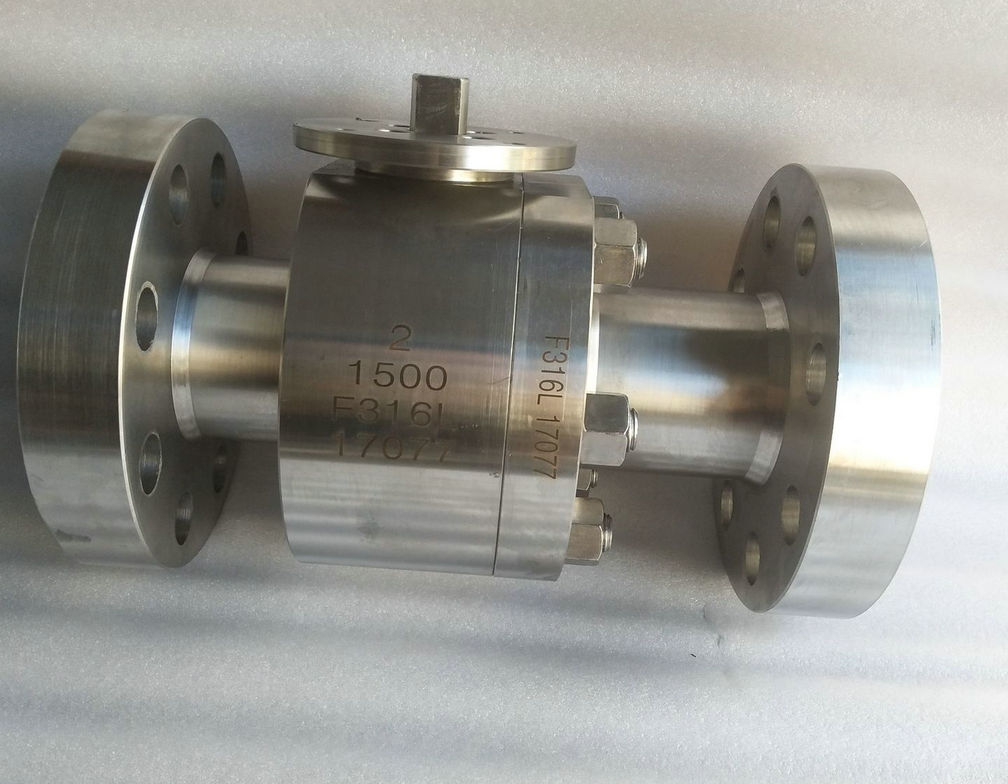

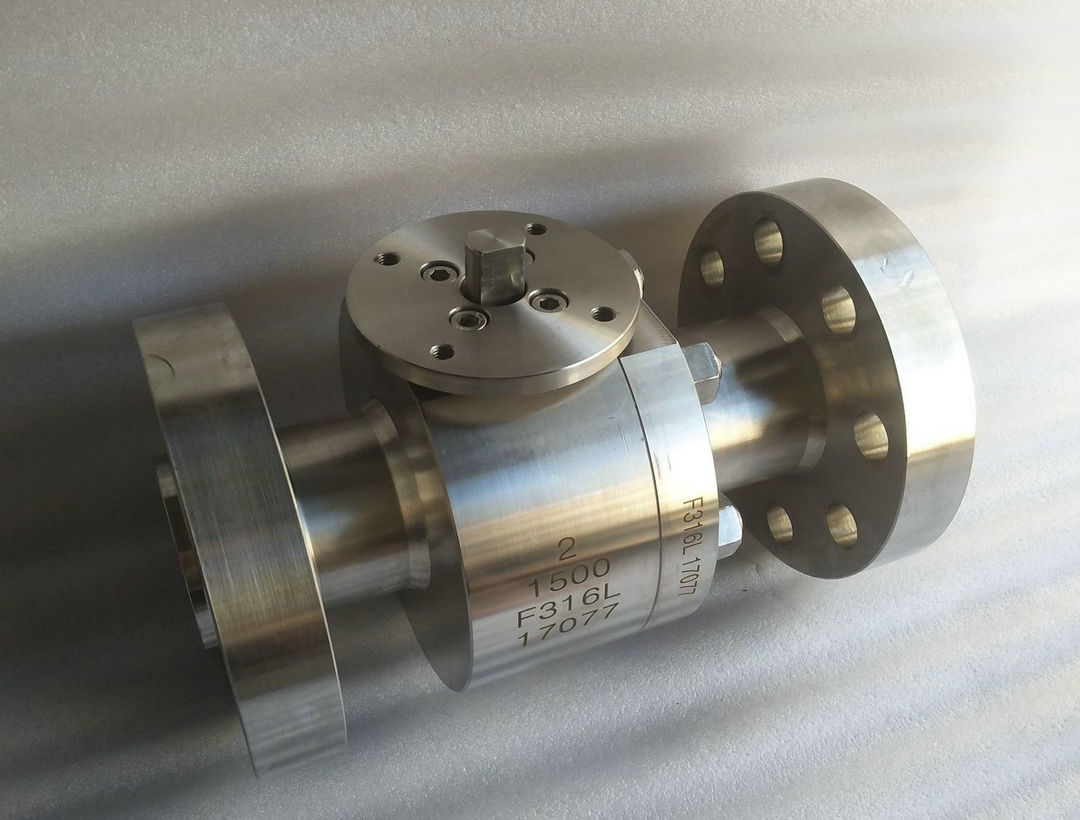

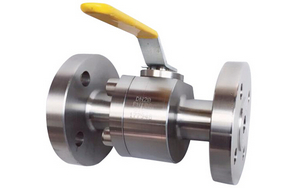

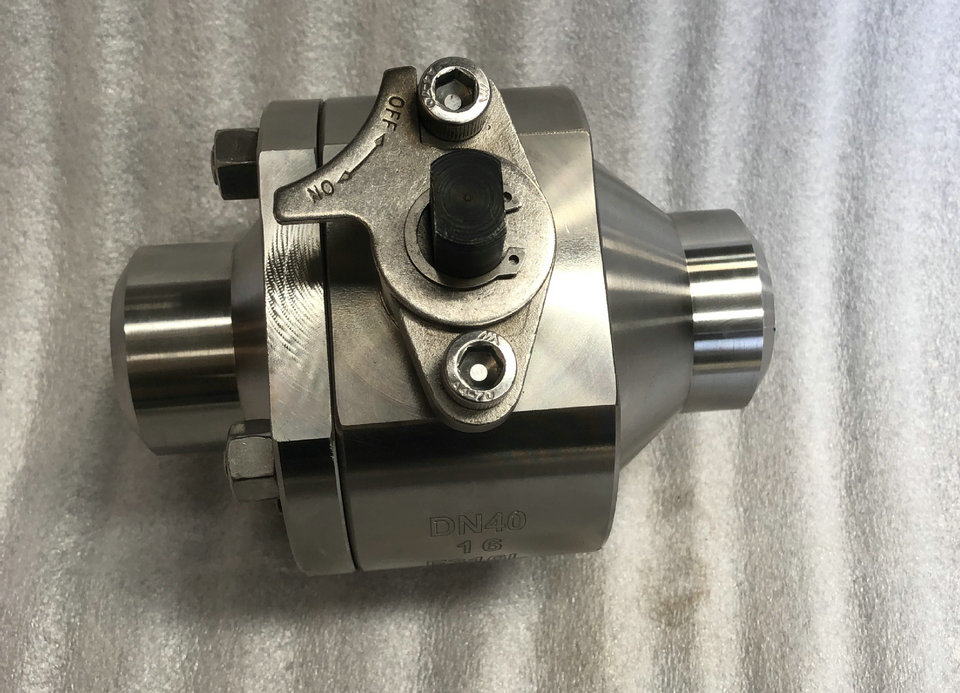

高壓美標球閥實物圖

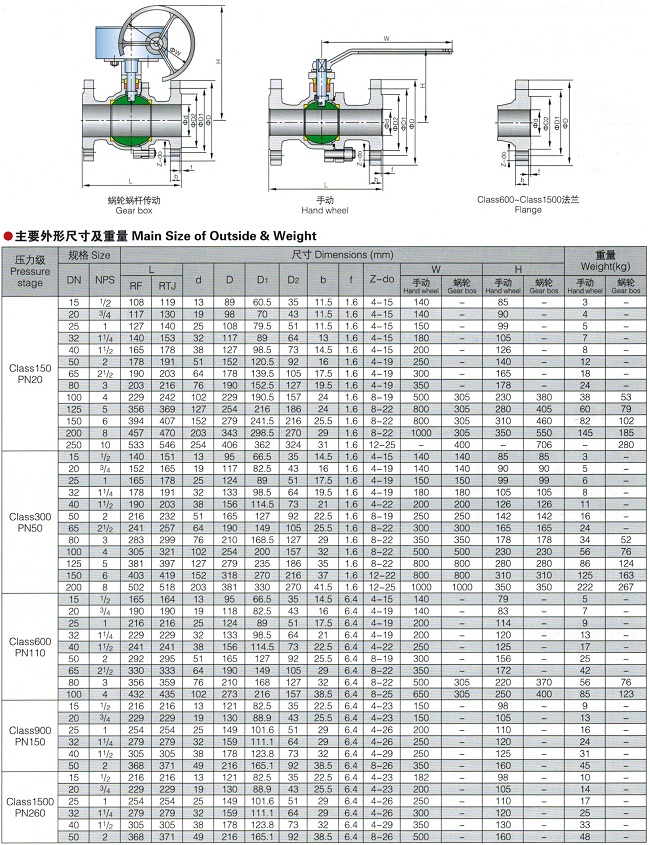

美標球閥,API美標球閥參數尺寸圖:
