氣動固定式球閥,氣動固定式法蘭球閥：兩片式和三片式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防爆出保護結構，低摩擦系數的軸承等。可靠性高，用途廣泛，價格合理等。
氣動固定式球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

1、齒輪式雙活塞，輸出力矩，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動固定式球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

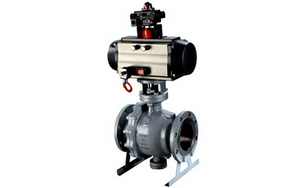

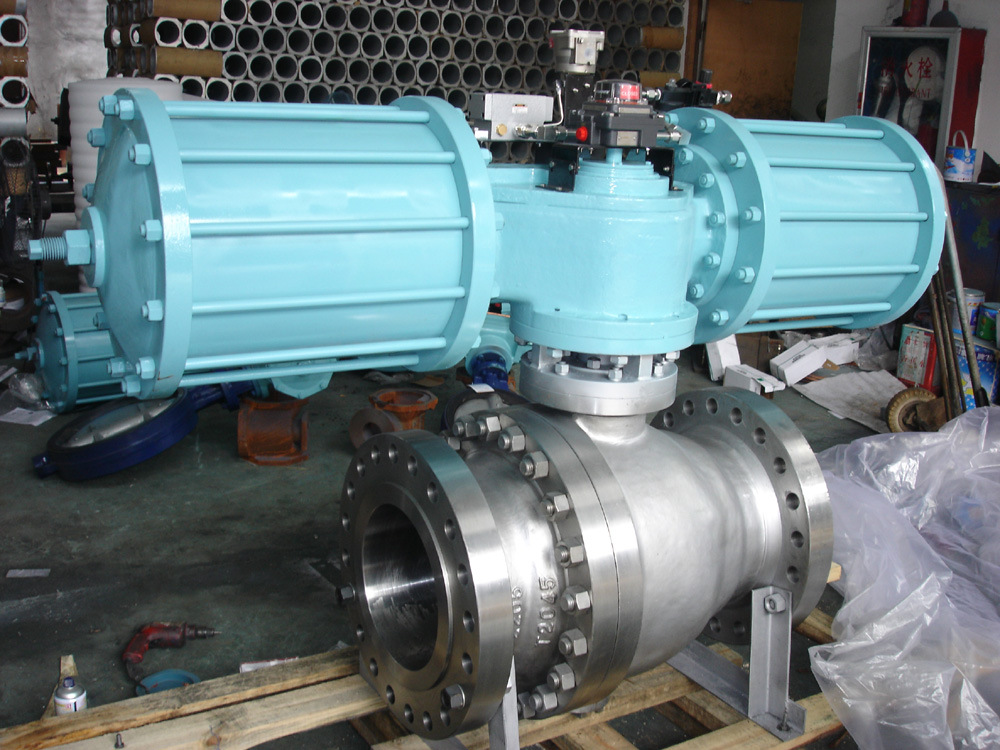

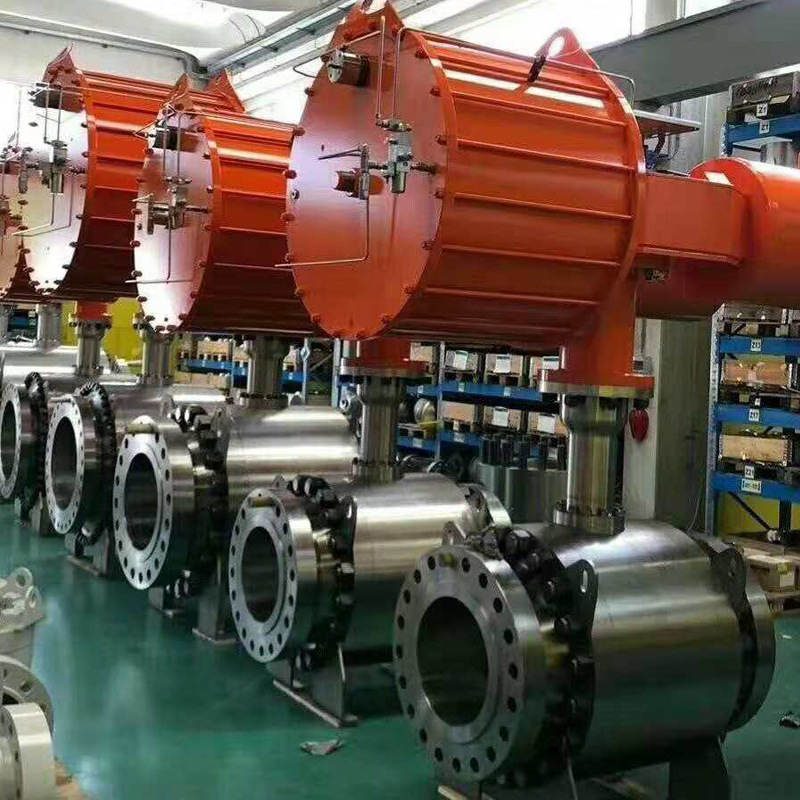

氣動固定式球閥實物圖

主要性能規范：

型 號	試驗壓力ps(MPa)			工作溫度(℃)	適用介質
	殼 體	密封(液)	密封(氣)
Q647F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯)	水、蒸汽、油品等
Q647F-16
					硝酸等腐蝕性介質
					強氧化性介質
Q647F-25
Q647F-64					醋酸等腐蝕性介質
Q647F-160
					尿素等腐蝕性介質

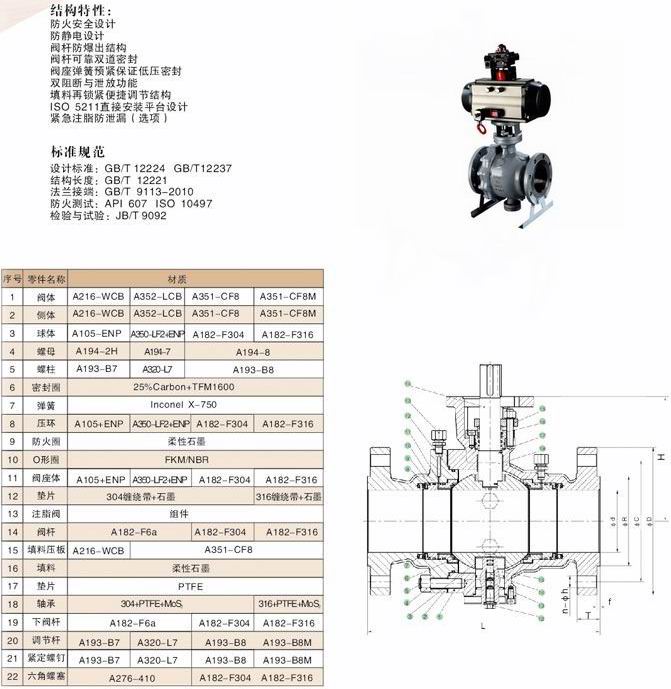

主要零部件材質：

閥 體	球體、閥桿	閥 座
WCB	2Cr13	加玻纖聚四氟乙烯、對位聚苯
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
CF8	0Cr19Ni9-(304)
CF3	00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti	1Cr18Ni12-Mo2Ti
CF8M	0Cr17Ni12-Mo2(316)
CF3M	00Cr17Ni14-Mo2(316l)

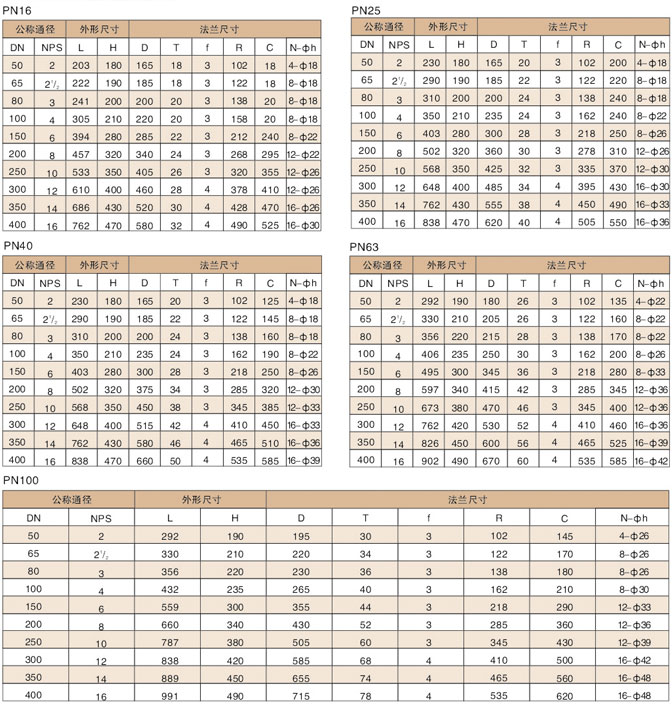

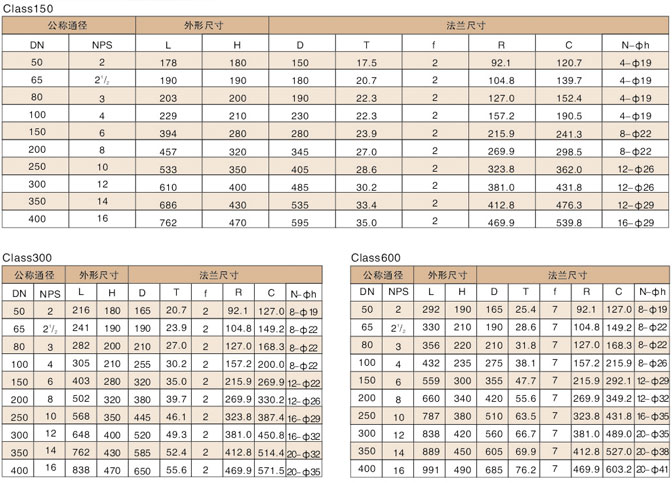

氣動固定式球閥,氣動耐磨球閥尺寸圖:
