微型電動球閥,小口徑電動球閥外形美觀,體積小巧,性能可靠,使用壽命長
微型電動球閥執行器采用全金屬齒輪。多種控制方式,既可以接受遠程閥門控制信號,又可以反饋到位信號給智能檢測單元。外殼采用合金材料，外觀小巧精致、美觀耐用,傳動機構。
電氣限位和機械限位一體化設計,定位準確,執行器連轉的可能.
執行器和閥門可以多角度裝配,方便于對于空間的分配需求。
球閥采用浮動密封結構,無滴漏,適用于重污垢及長期無動作的場合。

在1～2Mpa水壓下，工作電流僅僅為45～100mA(不同型號之間有差異)。

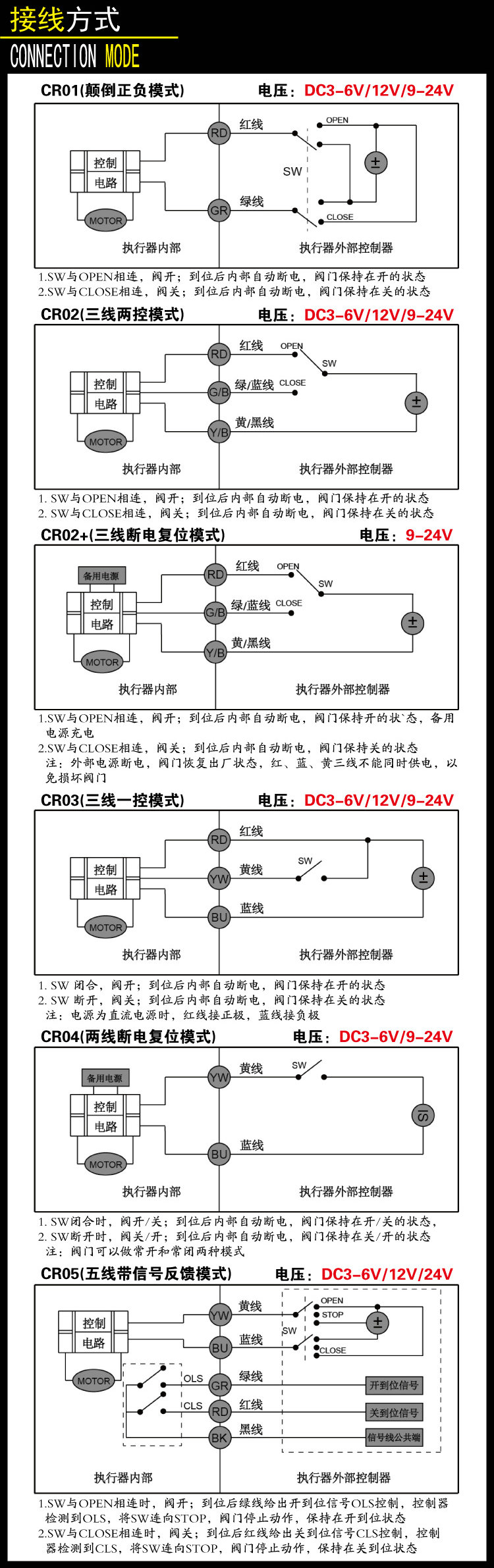

微型電動球閥接線方式說明：

1、控制接線方式-2線

說明：SW為雙聯開關，SW與OPEN相連，電動執行器正動作，閥開，到位后內部自動斷

電，并保持在閥開的狀態。SW與CLOSE相連，電動執行器負動作，閥關，到位后內部自

動斷電，并保持在閥關的狀態。執行器的動作為回轉型(正反轉)。

2、控制接線方式-3線
說明:SW與OPEN相連時,閥開,到位后內部自動短電,保持在閥開的狀態;SW與CLOSE相連

時,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉動作)。

3、控制接線方式-5線（外部斷電）

說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位后綠線給出開到位信號OLS,控制器

在檢測到OLS后,將SW連向STOP,閥門停止動作,保持在開到位的狀態;當SW與CLOSE相連

時,閥關,到位后紅線給出關到位信號CLS,控制器在檢測到CLS后,將SW連向STOP,閥門

停止動作,保持在關到位的狀態.執行器動作為回轉型(正反轉)。

4、寬電壓接線方式-AC/DC9--24V

說明:SW與OPEN相連時,執行器正動作,閥開,到位后內部自動斷電,并保持在閥開的狀態;

SW與CLOSE相連時,執行器負動作,閥關,到位后內部自動斷電,并保持在閥關的狀態.執行

器動作為回轉型(正反轉).

5、快開快閉接線說明

說明:1、當SW閉合時,執行器正動作,閥開,到位后內部自動斷電,保持在閥開的狀態;

當SW斷開時,執行器負動作,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動

作為回轉型(正反轉).2、POWER為執行器外接工作電源,電壓范圍為DC9～24V.其內部

采用法拉電容作為備用電源,安全可靠,充電時間快,可工作于開關頻率比的場合。

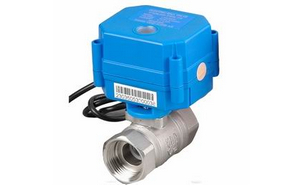

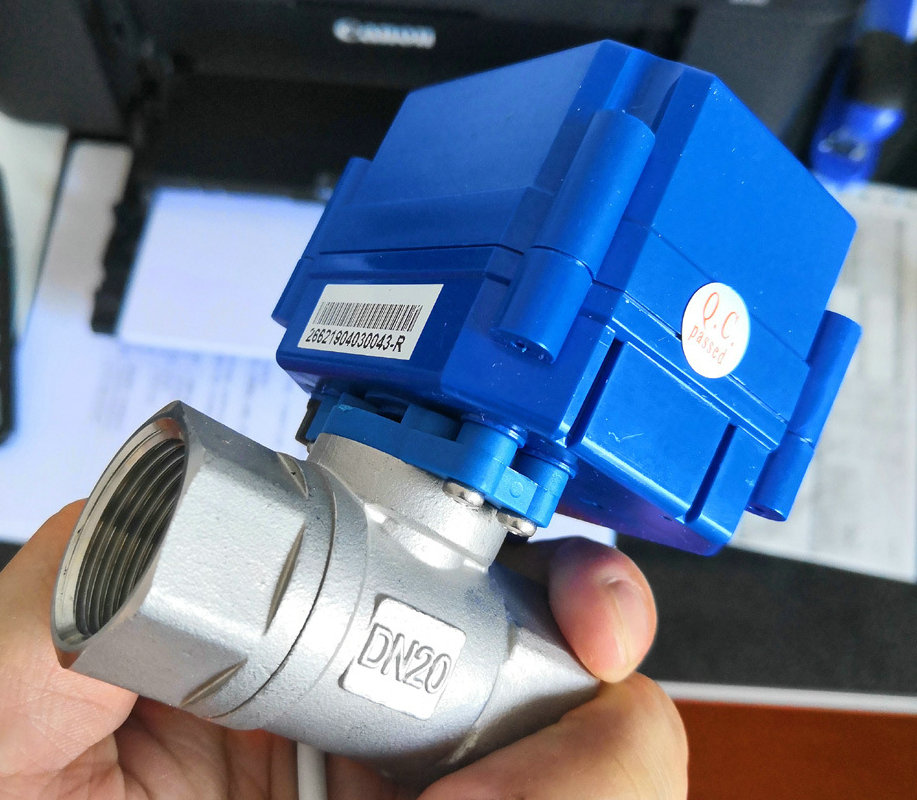

微型電動球閥實物圖片：

微型電動球閥控制方式選型表：

	2線	3線	5線(外部斷電)	AC220V5線	快開	斷電復位	寬電壓	開關指示	手動
20	DC3-5V	DC3-5V	DC3-5V	×	×	×	AC/DC9-24V	×	×
20K	DC3-5V	DC3-5V	DC3-5V	×	√	√	AC/DC9-24V	√	×
20S	DC3-5V	DC3-5V	DC3-5V	×	DC3-6V	√	AC/DC9-24V	√	√
50	DC3-5V	DC3-5V	DC3-5V	√	×	√	AC/DC9-24V	√	√
	DC12V	DC12V	DC12V			×
	DC24V	DC24V	DC24V			×

微型電動球閥產品相主要技術參數:

型號	額定電壓	工作電流	輸出	適配閥門口  徑	開關 時間	控制  模式	防護	工作  壓力	介質  溫度
QDV-15N	DC3-6V ADC9-24V AC220V ADC85-265V	Max80ma	Max-2NM	DN8-DN32	3-5s	CR01 CR02 CR03 CR04 CR05	IP65	1.0-2.0MPa	0-90度
QDV-15Q		Max80ma	Max-1.5NM	DN8-DN25

口方式	口徑	Фd	L1	L2	L3	F	H1	H2	H3	b	Q1	Q2
											d	d
雙 內 螺 紋	DN8	8	11	11	47	21	12	18	50	52	68	62
	DN10	8	11	11	47	21	12	18	50	52	68	62
	DN15	15	11	11	53.5	27	16	22	50	52	68	62
	DN20	15	10	10	62	30	16	22	50	52	68	62
	DN25	20	16	18	73	38	22	25	50	52	68	62
一內 一外	DN20	15	18	10	65	30	16.5	21.5	50	52	68	62
	DN25	20	14	15	91	38	20	25	50	52	68	62
	DN32	20	16	16	79	46	23	28	50	52	68	68
全通徑	DN15	--
	DN20
	DN25 DN32
	DN40
	DN50
重量	雙內螺紋					一內一外			全通徑		備注： 閥體材質為的黃銅閥重量
	DN8	DN10	DN15	DN20	DN25	DN20	DN25	DN32	DN20	DN25
	0.258	0.220	0.342	0.330	0.333	0.333	0.502	0.752	0.446	0.627

注明： Q1：表示閥門帶轉接板連接  Q2：表示閥體和執行器之間無轉接板連接  (單位：mm  重量：kg)
