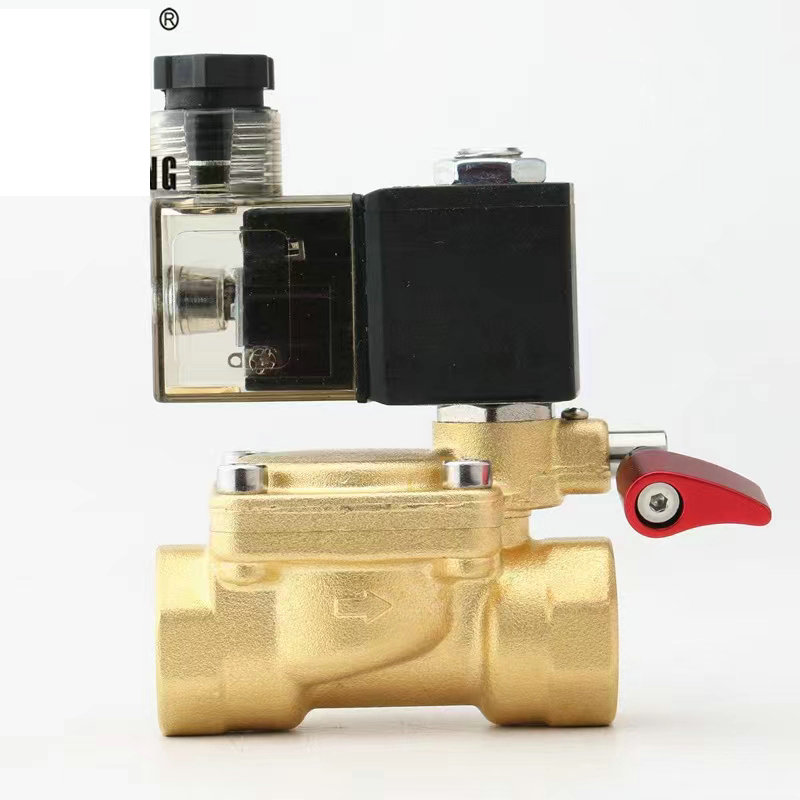

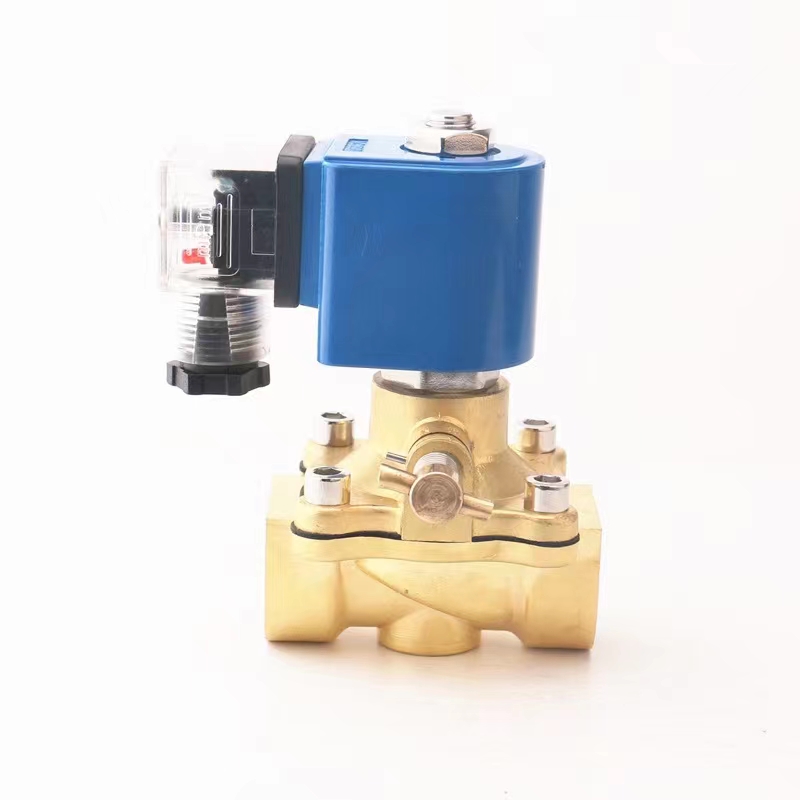

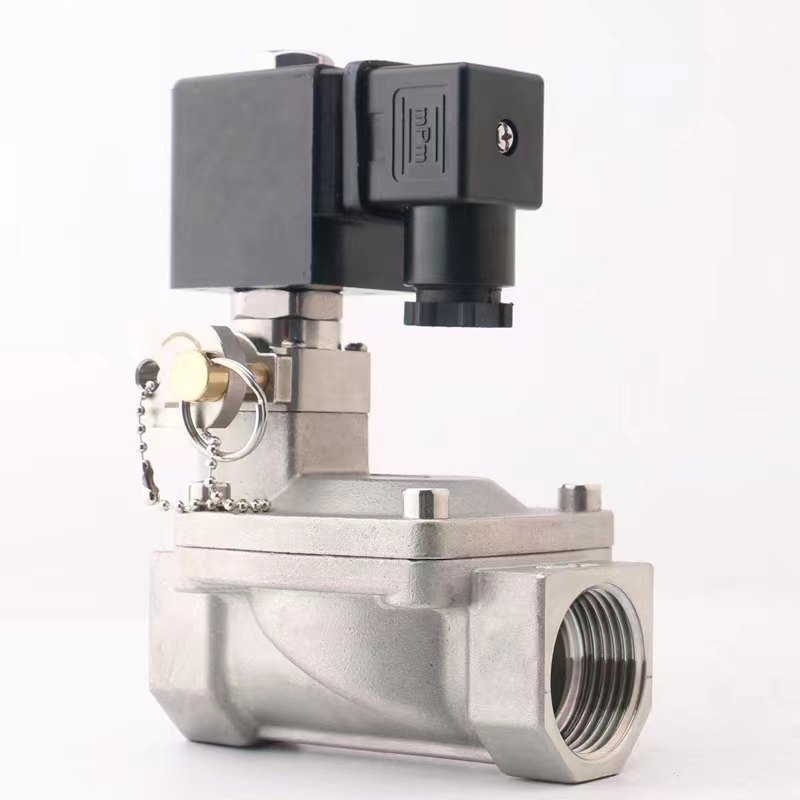

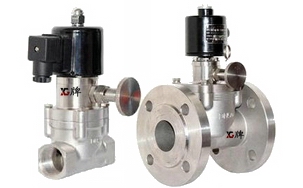

帶手動控制電磁閥工作原理：

手動控制：1、當手柄箭頭與閥體流向箭頭平行時，電磁閥設定為電腦自動控制。 2、當手柄箭頭順時針旋轉90度時，電磁閥打開，此時電磁閥已轉為手動控制。按不銹鋼限位槽為準，逆時針旋轉90度時，電磁閥閉。

自動控制：1、當電磁閥線圈通電時，動鐵芯吸合，先導孔處于開啟狀態，使活塞上腔降壓，主活塞因介質壓差開啟，介質流通。2、當電磁閥線圈斷電時，動鐵芯依靠彈簧復位，先導孔關閉，使活塞上腔生涯，主活塞因介質壓差關閉，介質切斷。
性能特點：通用性廣、靈敏性高、嚴密性強、壽命性長

應用范圍：石油、化工、燃?xì)�、給水排水、消防設備、樓宇自控、電力設備等

產品規格：	DN1到DN500可選
閥體材質：	鑄鋼、不銹鋼等
適用介質：	水、二氧化碳、氣體、油等腐蝕流體等
溫度范圍：	-29～+200+550℃
介質粘度：	小于50C St(大于時需定制）
防護性能：	防水、防爆（Exd IICT5)、防腐
接線方式：	接線座式；引線式；插頭式
控制方式：	常開、常閉
電源電壓：	AC(380、240、220、24)V、DC(110、24)V
連接方式：	內螺紋、法蘭
泄 漏 量：	零

帶手動控制電磁閥規格參數及安裝尺寸

規 格 型 號	公稱 通徑	螺紋連接				法蘭連接
		G螺紋	L	H(普通）	H(防爆）	L	H(普通）	H（防爆）	ΦD	ΦK	NΦD
DN15	15	G1/2	72	165	175	98	195	205	94	65	4Φ14
DN20	20	G3/4	85	175	215	110	205	230	103	75	4Φ14
DN25	25	G1	97	190	215	118	230	245	115	85	4Φ14
DN32	32	G11/4	117	200	225	145	250	265	135	100	4Φ18
DN40	40	G11/2	128	220	235	155	260	280	145	110	4Φ18
DN50	50	G2	149	235	250	173	280	295	160	125	4Φ18
DN65	65					216	330	350	145	180	4Φ18
DN80	80					228	350	375	195	160	8Φ18
DN100	100					278	385	410	215	180	8Φ18
DN125	125					400	480	500	245	210	8Φ18
DN150	150					485	590	620	280	240	8Φ18
DN200	200					600	650	675	335	295	12Φ23
DN250	250					650	660	685	405	350	12Φ25
DN300	300					750	720	735	460	400	12Φ25

帶手動控制電磁閥安裝與維護：

 1、現場安裝必須按照國家防爆危險場所“電氣安全規程”中有關規定進行。

 2、電磁閥內外接地，必須牢固可靠。

 3、電磁閥引出電纜導線為三根，其中一根為接地線，另二根為工作導線。

 4、電磁閥安裝前應將管路內部清洗干凈。

 5、電磁閥有雜質時，進口端前必須安裝密度0.5mm的過濾器。

 6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。

 7、電磁閥應垂直安裝，線圈在上。

 8、電磁閥維修時應斷電后開蓋，非電器人員不得拆卸電磁閥電氣部件
