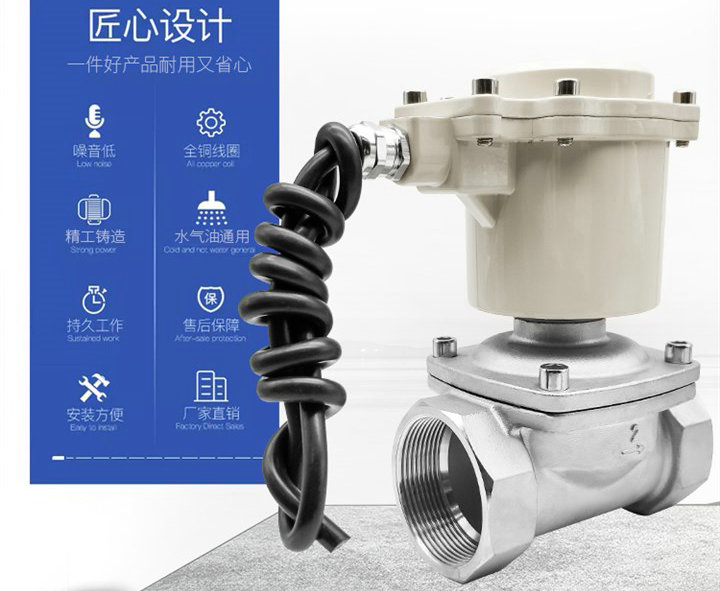

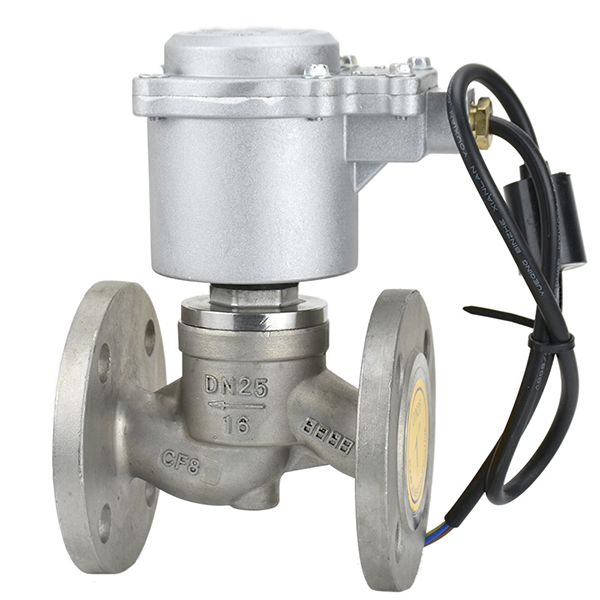

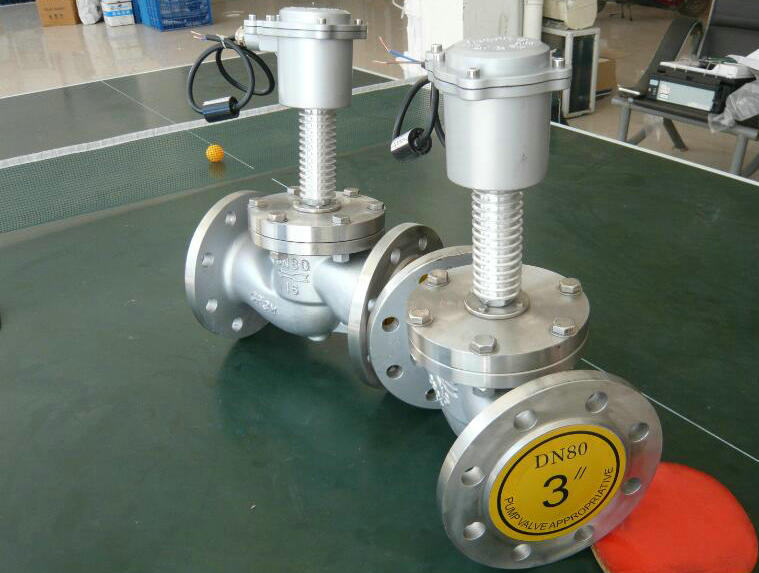

ZGV系列防爆電磁閥,天然氣防爆電磁閥,防爆高壓電磁閥,氣體防爆電磁閥防爆形式是一種有隔爆外殼的電氣設備。隔爆外殼能承受已進入外殼內部的可燃性混合物內部爆詐而不損壞,并且通過外殼上的任何接合面或結構孔不會引燃一種或多種氣體或蒸氣所形成的外部爆詐性環境的電氣設備。
防爆電磁閥工作原理常閉：
當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。
當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。
防爆電磁閥技術參數
|
操作方法 |
常閉 |
通電打開、斷電關閉 |
|
操作方法 |
常開 |
斷電打開、通電關閉 |
|
介質溫度 |
-200℃、-100℃、-40℃、≤100℃、≤200℃、≤300℃、≤600℃ |
|
使用介質 |
水、柴油、二氧化碳、天然氣、空氣、氮?dú)獾瘸匾后w或氣體 |
|
通徑 |
1mm-300mm |
|
連接尺寸（G） |
1/2 |
3/4 |
1“ |
1-1/4 |
1-1/2 |
|
壓力（Mpa） |
0.1MPa~45.0MPa |
2~42 |
|
功率 |
AC：15W、DC：18W |
|
電壓偏差 |
允許波動±10% |
|
閥體 |
鍛壓不銹鋼（304、316、316L） |
|
環境溫度 |
-20~60℃ |
|
電氣連接 |
接線盒電纜插座，防護等級IP65 |
|
使用電壓 |
AC220V 50Hz/60Hz、DC:24V、12V其余根據要求 |
|
特殊選配 |
防水、防爆、帶手功能、帶信號反饋 |
|
防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣） |
|
安裝提示 | 采用線圈豎直向上，亦可根據需要安裝 |
|
備注 |
高壓閥門完全打開或關閉，至少需要0.3Mpa壓差 |
防爆電磁閥安裝方式
1、安裝前仔細閱讀產品說明書，檢查產品是否符合使用要求，記住安裝要點，做好準備工作。
2、校對銘牌所標參數與所選用產品的參數是否一致，電源電壓應滿足額定電壓，電壓波動范圍：交流+10%~-15%，直流+10%~-10%，平時線圈組件不宜拆開。
3、不銹鋼防爆電磁閥接管之前用高壓氣體對管道進行沖洗，把管道中的金屬粉末及密封材料殘留物，銹垢等清除。
4、注意介質的潔凈度，如果介質內混有塵垢，雜質等妨礙電磁閥的正常工作，管道中應裝過濾閥濾網≥30目。
5、不銹鋼防爆電磁閥不宜裝在管道低凹處，裝在容器的排出管道中，注意不可自容器底部引出，而應裝在容器底部稍上位置。
6、蒸汽用電磁閥入口側應裝有疏水閥，該處接管應傾斜。
7、不銹鋼防爆電磁閥是定向的，不可裝反，通常在閥體上用“→”指出介質流動方向，安裝時要依照“→”指示的方向安裝。
8、接管時注意，密封材料不可使用過量。如螺紋連接時，接管螺紋應保持在有效長度內，并在端部半螺距處用銼刀倒棱，自端部起2牙處開始纏繞密封帶，不然過量的密封帶或粘結劑將進入電磁閥的內腔，而發生妨礙正常動作的事故。
9、不銹鋼防爆電磁閥安裝姿勢：電磁閥的電磁線圈部件應豎直向上，豎直安裝在水平于地面的管道，如果受空間限制或工況要求必須按側立如樓房下水道似的管路或倒立安裝的，請?jiān)谶x型訂貨時提出，有些產品有特別規定，請按說明書安裝。
10、如果介質會起水錘現象，那么應該選用防水錘功能的電磁閥或采取相應的防范措施。
防爆電磁閥工作原理：
防爆電磁閥常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
防爆電磁閥常開：當線圈通電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
