高性能蝶閥特點

采用帶有球形密封表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封調節特性的場合。由于雙偏心蝶板的設計，該閥門具有嚴密的密封性能，超長的使用壽命�？勺骺焖偾袛嗷蛘{(diào)節流量之用。產品適用于各種工業管道中液體和氣體(包括蒸汽)的輸送。也可用于介質，如氯氣、氧氣、高真空、抗硫或腐蝕性介質。產品還可具有防火結構供選擇。連接方式可采用對夾式或用于大管徑及管路經終端的凸耳式單法蘭。
由于本產品蝶閥采用的是三維偏心原理，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠。

高性能蝶閥其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

高性能蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

美標設計制造:API609、MSS SP-67、MSS SP-68

檢驗和試驗：API598

法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

對焊端：ASME B16.25

結構長度：API609

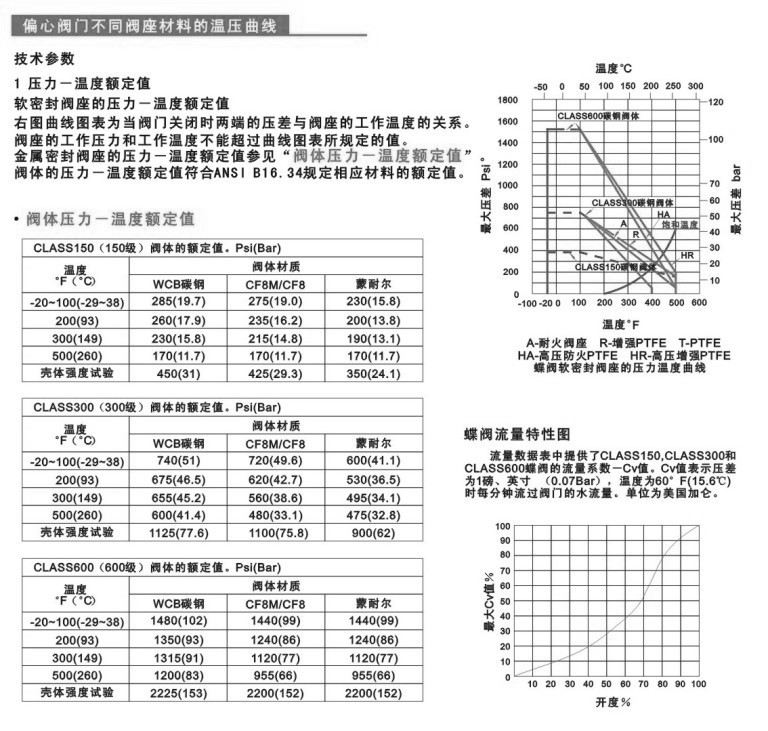

溫壓等級：ASME B16.34

閥座密封

ANSI/FCI 70-2規定了控制閥的泄漏等級和試驗程序。其中VI級為泄漏等。高性能對夾式蝶閥能達到MSS-SP61規定的無氣 泡密封。

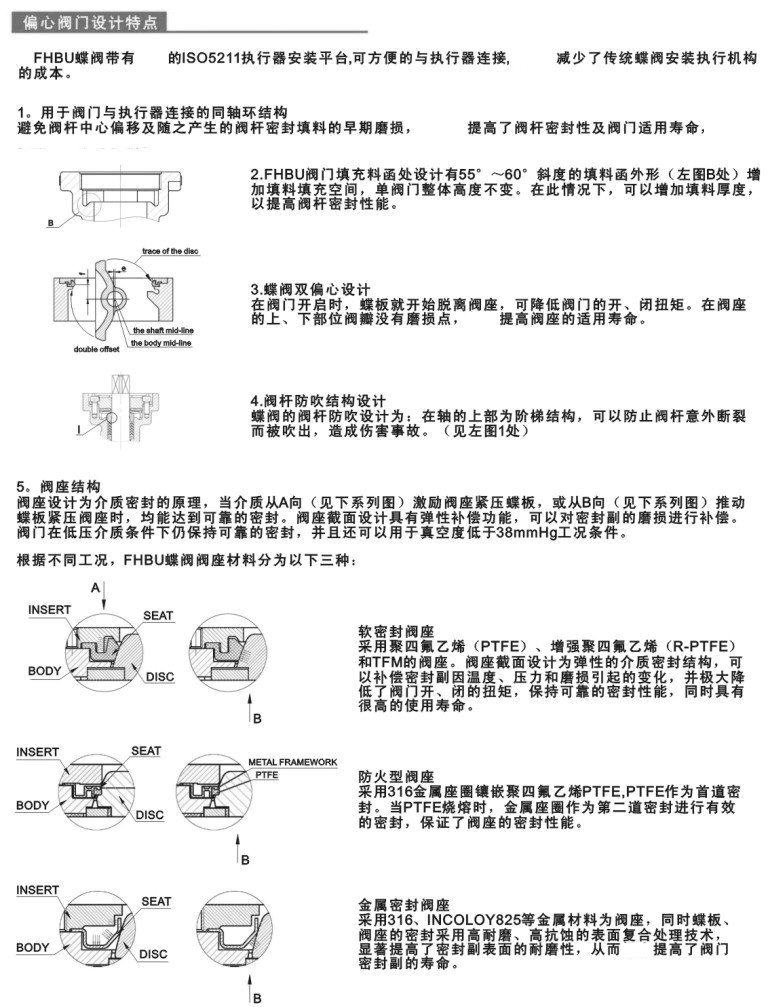

 耐火閥座

耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE, PTFE作為密封。當PTFE燒壞時，金屬座圈作為密封進行有效的關閉。耐火閥座也適用于關鍵的或嚴峻的使用工況。帶耐火閥座的兩門按API607第4版和BS6755第二部分經過試驗并認可。

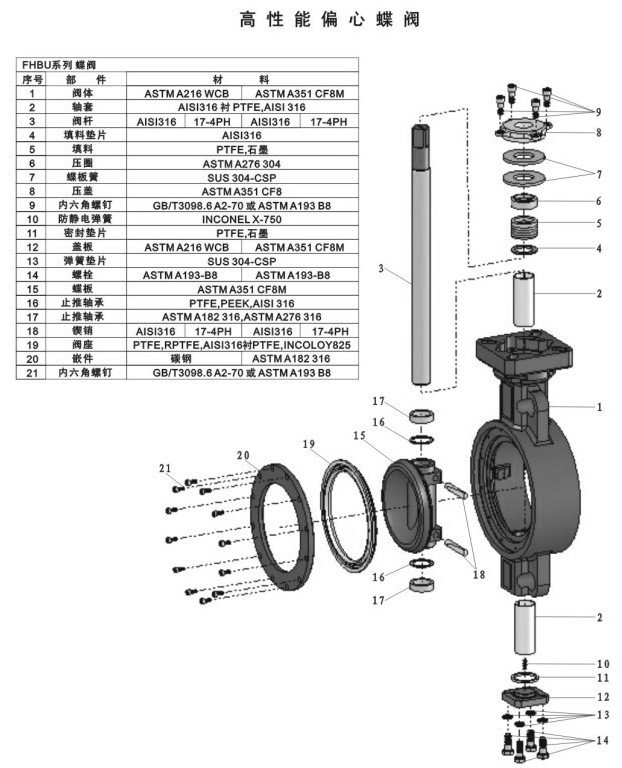

高性能蝶閥,雙偏心高性能蝶閥相關尺寸結構圖:

閥門系列	設計形式	壓力	規格	適用溫度oC	殼體材料	采用標準
815W系列	對夾式	150級	2-1/2"～30"	-29～+260 (碳鋼閥體) -46～+260 (不銹鋼閥體)	WCB碳鋼 CF8M 蒙乃爾	API 609
815L系列	凸耳式		2-1/2"～60"
830W系列	對夾式	300級	3"～24"
830L系列	凸耳式		3"～36"
860W系列	對夾式	600級	3"～24"
860L系列	凸耳式		3"～24"



閥門應用行業
高性能蝶閥主要應用于下列行業：
 工業設施、機械、天然氣等領域
 高溫水、冷凝水
 化工醫藥、食品生產
 造紙業、造船業、發電設備、自動化設備
 家庭用水、海水淡化等
