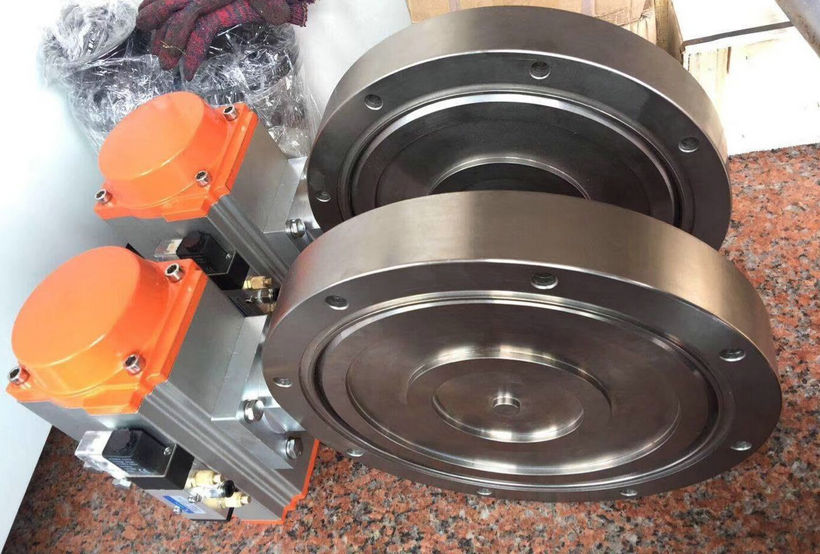

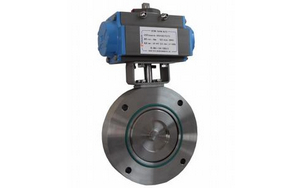

GIQ型氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。高真空蝶閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。氣動高真空蝶閥可選配反饋信號裝置及電氣閥門定位器。

氣動高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

高真空氣動蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(NBR)；-30~+150℃(氟橡膠)
安裝方向： 任意

氣動高真空蝶閥技術參數：

適用范圍(Pa) 10(5)~1.3×10(-5 ) 閥門漏率(Pa.L/S) ≦1.3×10-6 介質溫度（℃） -25~80(NBR) -30~150(PTFE) 安裝位置 任意 法蘭標準 JB919；GB6070  氣源壓力(Mpa) 0.4~0.8 電源電壓 標準出廠：AC220V/50Hz  特殊指定：AC220V；DC24V；DC12V 信號反饋及防爆配件 標準出廠：AC220V/50Hz  特殊指定：限位信號反饋開關  隔爆信號反饋開關  防爆電磁閥線圈 智能型定位器(4~20mA) 氣缸可選 標準出廠：雙作用式  特殊指定：單作用式；常開或常閉

氣動高真空蝶閥主要材料表：

NO. PART NAME MATERIAL 1 本體BODY A351 Gr.CF8 2 閥瓣/DISC A351 Gr.CF8 3 閥桿/STEM A351 Gr.CF8 4 閥座/TEFLON SEAT PTFE

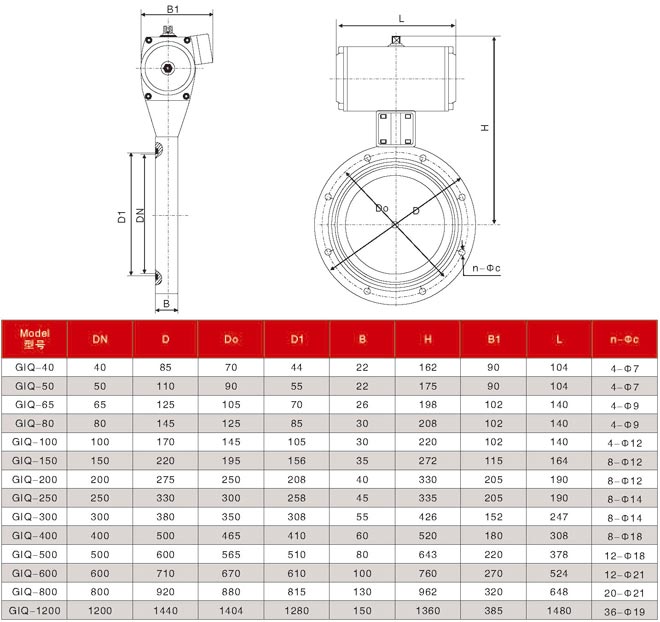

 氣動高真空蝶閥外形及連接尺寸(JB919)
