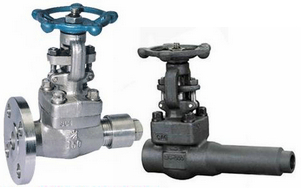

放空導淋閥產品介紹：
Z41H鍛鋼放空導淋閥連接形式：1螺紋，3一端承插焊一端內螺紋，6承插焊，4-法蘭鍛鋼放空導淋閥基本就兩個用途：一用于排放，比如低處液相排放、高處氣相放空、管線末端放空等；二用于臨時管線的接口，如系統接N2、空氣、蒸汽、工藝水之類。情況閘閥無節流要求，所以閘閥多，也有見過用截止閥的，導淋閥是用于排盡的閥門，泵進口都設有導淋閥。
放空導淋閥有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
鍛鋼放空導淋閥延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征
鍛鋼放空導淋閥閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或?qū)附佣苏w延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
連接方式：一邊承插焊，一邊內螺紋帶實心絲堵
壓力等級：150~2500LB,1.6MPa~ 42.0MPa
產品規格：3/8¨ ~ 2¨ , DN10 ~ 50mm
產品材質：A105，F(xiàn)5，F(xiàn)11，F(xiàn)12,F22，F(xiàn)304，F(xiàn)316,LF2,LF3等
適用溫度：≤425 ℃
適用介質：水、石油、天然氣等
設計標準：ASME/ANSI B16.34；API602；GB/12224，GB/T12228；GB/T12234
結構長度：ASME/ANSI B16.10，JB/T97-95
鍛鋼放空導淋閥連接標準：
螺紋端尺寸標準（ANSIB1.20.1（NPT）；GB/T7306-87），
承插孔尺寸標準（ASME/ANSI B16.11；JB/T1751-95），
對焊端尺寸標準（ASME/ANSI B16.25（BW）），
法蘭端尺寸標準（ASME/ANSI B16.5（RF）（RJ）；JB/T82.1~82.4-94；HG 20592-97）。
檢驗標準：API 598 ，JB/T9092-99
系列產品：鍛鋼閥門，放空導淋閥，放空排液閥，放空排凈閥，放空閥門，排液閥等.

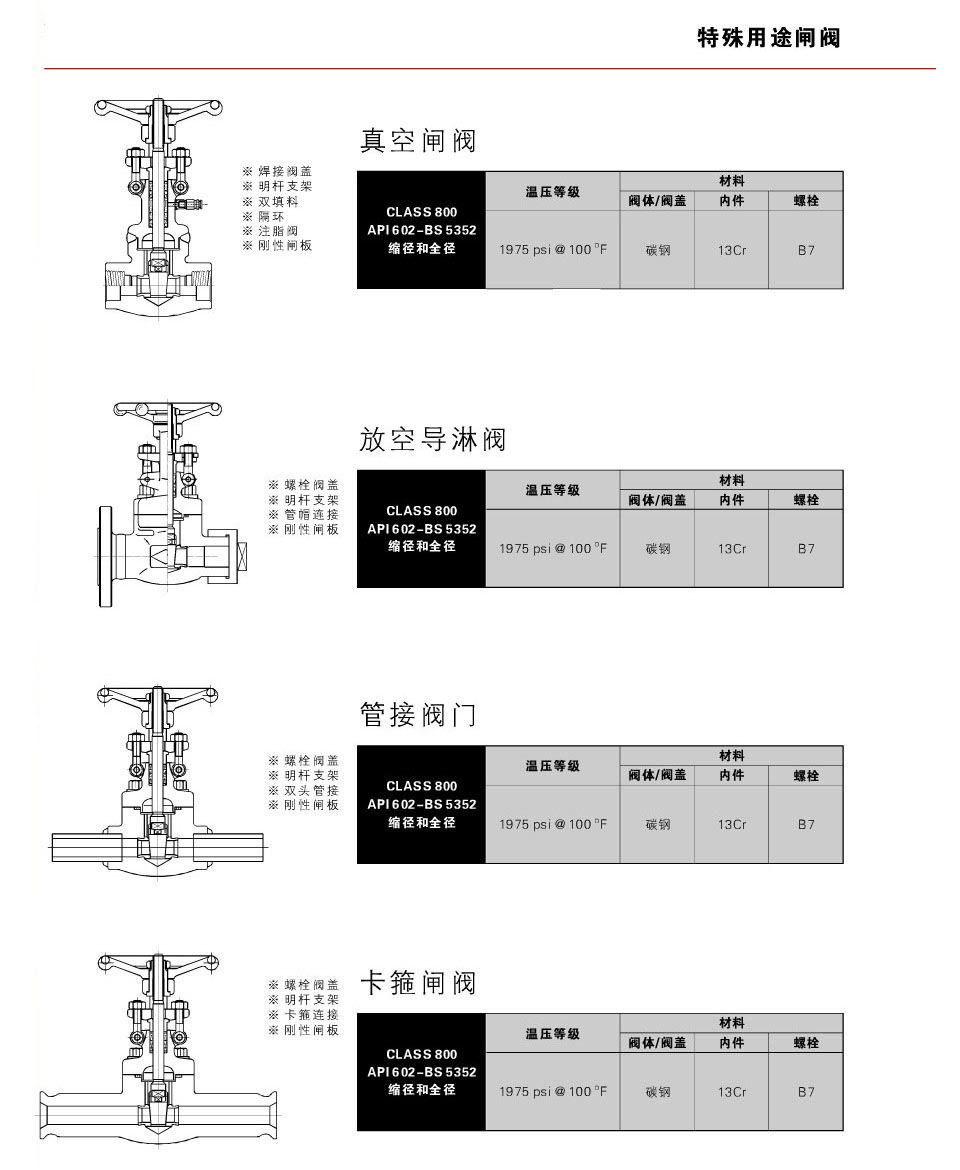

鍛鋼放空導淋閥主要尺寸與重量
|
規格 |
壓力磅級 |
L |
H |
D3 |
D2 |
D1 |
T |
f |
N-∮ |
重量 |
|
英制 |
公制 |
縮徑 |
全徑 |
縮徑 |
全徑 |
|
1/2 |
15 |
150 |
108 |
61 |
61 |
35 |
60.5 |
89 |
11.5 |
1.6 |
4-16 |
2.56 |
3.37 |
|
300 |
152 |
66.5 |
95 |
14.5 |
1.6 |
4-16 |
2.73 |
3.65 |
|
600 |
165 |
66.5 |
95 |
14.5 |
6.4 |
4-16 |
3.00 |
4.00 |
|
3/4 |
20 |
150 |
117 |
61 |
78 |
43 |
70 |
98 |
13 |
1.6 |
4-16 |
3.37 |
4.37 |
|
300 |
178 |
82.5 |
118 |
16 |
1.6 |
4-19 |
3.65 |
4.74 |
|
600 |
190 |
82.5 |
118 |
16 |
6.4 |
4-19 |
4.00 |
5.83 |
|
1 |
25 |
150 |
165 |
78 |
118 |
51 |
89 |
118 |
16 |
1.6 |
4-16 |
4.37 |
8.17 |
|
300 |
229 |
98.5 |
133 |
19.5 |
1.6 |
4-19 |
4.74 |
8.17 |
|
600 |
241 |
98.5 |
133 |
21 |
6.4 |
4-19 |
5.8.17 |
9.47 |
|
1 1/4 |
32 |
150 |
140 |
84 |
118 |
63 |
98.5 |
127 |
17.5 |
1.6 |
4-16 |
8.94 |
12.04 |
|
300 |
216 |
114.5 |
156 |
21 |
1.6 |
4-19 |
9.60 |
13.70 |
|
600 |
339 |
114.5 |
156 |
22.5 |
6.4 |
4-19 |
9.47 |
10.10 |
|
1 1/2 |
40 |
150 |
165 |
103 |
118 |
73 |
98.5 |
127 |
17.5 |
1.6 |
4-16 |
8.94 |
12.04 |
|
300 |
229 |
114.5 |
156 |
21 |
1.6 |
4-22.5 |
9.60 |
13.70 |
|
600 |
241 |
114.5 |
156 |
22.5 |
6.4 |
4-22.5 |
10.10 |
15.61 |
|
2 |
50 |
150 |
203 |
118 |
132 |
92 |
120.5 |
152 |
19.5 |
1.6 |
4-19 |
12.64 |
14.3 |
|
300 |
267 |
127 |
165 |
22.5 |
1.6 |
8-19 |
13.70 |
17.8 |
|
600 |
292 |
127 |
165 |
25.5 |
6.4 |
8-19 |
15.61 |
24.6 |
