德標閘閥產品概述：
DIN3202-F4/F5/F7德標閘閥適用于液、氣、水介質管路和設備，作為接通和斷流之用。該閥流體阻力和啟閉所需力矩小，不受節制的流向限制，形體比較簡單，工藝性較好。因此使用范圍很廣，廣泛應用于食品、藥類、 給排水工程、建筑、消防等領域。
德標閘閥設計標準：DIN3352
德標閘閥結構長度：DIN3202
德標閘閥連接法蘭：DIN2543-2545
德標閘閥實驗和檢驗：DIN3230

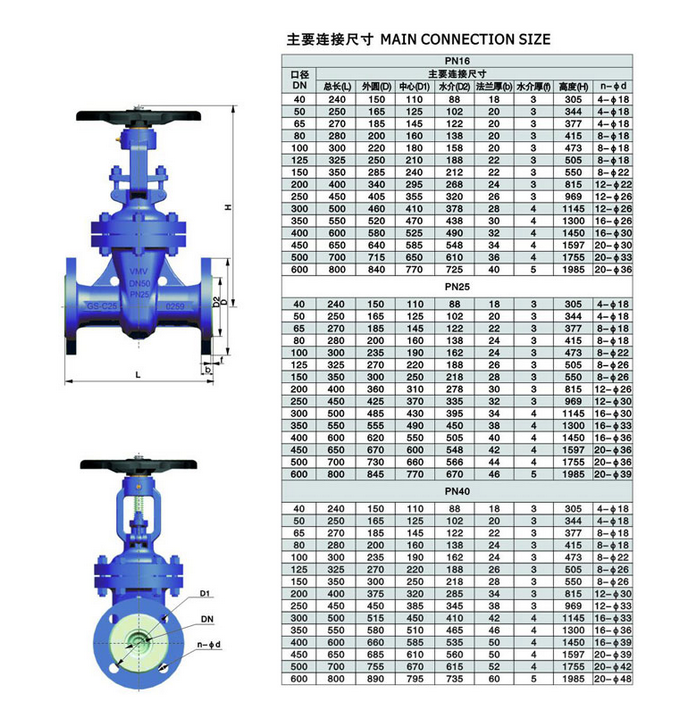

德標閘閥尺寸結構圖：



德標軟密封閘閥零件材質：
1、閥體：GGG50；
2、閥瓣：GGG50+EPDM、GGG50+NBR；
3、閥瓣螺母：Brass；
4、閥桿：AISI 420；
5、墊片：EPDM/NBR；
6、閥蓋：GGG50；
德標軟密封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。

型號     DN	結構長度  L-mm	中心高       h-mm	手輪直徑     D-mm	公稱直徑  a-mm	法蘭直徑   d-mm	孔中心距              c-mm	孔數及孔徑       x-n	法蘭厚度（含水線） T-mm	凸臺高度   f-mm	凸臺外徑  g-mm	公稱壓力
50	150	241	138	50	158	125	4-Φ18	16.5	2	99	PN16
65	170	270	173	65	180	145	4-Φ18	17	2	118
80	180	292	173	80	196	160	8-Φ18	19	3	132
100	190	333	200	100	215	180	8-Φ18	20	3	156
125	200	384	230	125	250	210	8-Φ18	20	3	184
150	210	420	230	150	280	240	8-Φ23	20	3	211
200	230	512	270	200	336	295	12-Φ23	21	3	266
250	250	602	350	250	405	355	12-Φ26	25	3	319
300	270	705	350	300	460	410	12-Φ26	28	4	370
350	290	782	450	350	520	470	16-Φ26	28	4	430
400	310	880	480	400	580	525	16-Φ30	28	4	475
500	350	1055	600	500	715	650	20-Φ34	29	4	580
600	390	1260	600	600	840	770	20-Φ40	38	4	680
