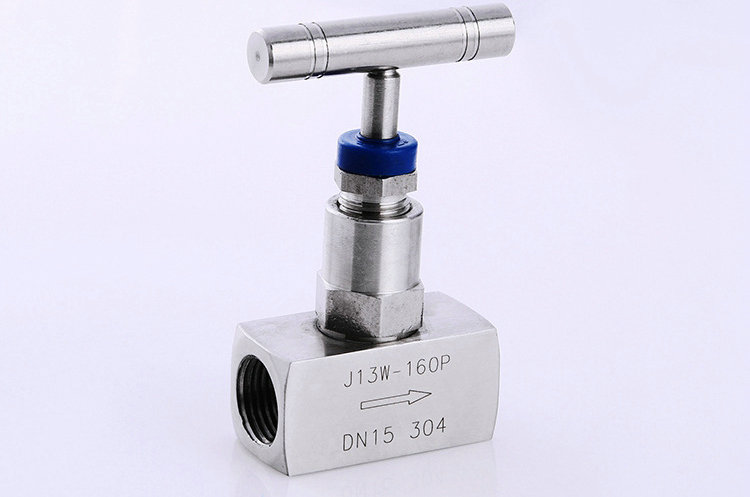

內螺紋針型閥,J13W內螺紋針型閥產品介紹：
采用鍛管連接和螺紋連接,適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。密封性良好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓、密封性能良好等，是電站、煉油、化工裝置和儀表測量管路中的一種連接方式的閥門。
內螺紋針型閥,J13W內螺紋針型閥應用規范
設計制造：ANSI B16.34-1996
連接形式：NPT內螺紋連接；SW承插焊連接
結構特征：錐面密封；旋塞提升式
閥門檢驗和實驗：API STD 598-1996
材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992
內螺紋針型閥,J13W內螺紋針型閥適用范圍
當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
J13W內螺紋針型閥工作壓力：1.6~32MPa(MPa)
工作溫度：≤425(℃)
使用介質：水、油品、液化石油氣、蒸汽等。
J13W內螺紋針型閥主要零部件材料
零件名稱Part name |
閥桿、閥蓋Stem, Bonnet |
閥桿、閥瓣Stem, Disc |
填料Packing |
|
J13W-16P |
鉻鎳不銹鋼
Cr,Ni Stainless steel |
鉻鎳不銹鋼
Cr,Ni Stainless steel |
PTFE、柔性石墨
PTEF,Soft graphite |
|
J13W-160、J13W-40 |
優質碳鋼
High grade carbon steel |
優質碳鋼
High grade carbon steel |
內螺紋針型閥,J13W內螺紋針型閥主要性能規范
型號
Type |
公稱壓力（MPa）
Nominal Pressure |
試驗壓力PS（MPa）Test pressure |
工作壓力（MPa）
Working Pressure |
工作溫度(℃)
Working Temperature |
適用介質
Suitable |
殼體
Shell |
密封（液）
Seal |
密封（氣）
Seal |
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,Steam, Oil etc. |
|
J13W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|

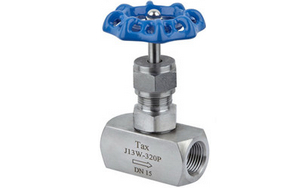

J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
內螺紋針型閥,J13W內螺紋針型閥主要外型及連接尺寸
公稱直徑DN(mm)
Nominal diameter |
管螺紋G
Sourceioint |
尺寸Dimensions |
重量（Kg）
Weight |
|
Do |
L |
H |
H1 |
d |
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
