手動回轉式調節閥,T40H手動回轉式調節閥介質在水管道上,一般裝在低、次中壓、中壓鍋爐給水或高加疏水管道上面,鍋爐給水管上面安裝的是給水調節閥,供調節給水流量,以此來滿足鍋爐和負荷運行的需要�？膳溆秒妱�(dòng)執行裝置,實行遠程自動化操作。
訂貨提供參數：通徑（DN）,公稱壓力（Mpa），溫度（℃）
手動回轉式調節閥工作原理和結構說明
【1】主要由閥體、閥桿、閥座、閥蓋、閥瓣和指示板等部件組成。
【2】閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。
【3】閥門的開關范圍。由閥門上方的開度指示板指示，所指示的開關范圍是與閥門的開關范圍一致。
【4】回轉式手動調節閥是通過遠距離控制器來操縱，回轉角度為60℃。
手動回轉式調節閥存放安裝使用注意事項
【1】回轉式手動調節閥應存放在空氣干燥的室內，通路兩端必須堵塞。不允許堆置存放。
【2】調節閥如果長期存放應要定期檢查，清除污垢，在各運動部件及加工面上應涂上防銹油漆，防止生銹。
【3】回轉式手動調節閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
【4】回轉式手動調節閥必須按圖示箭頭所指介質流向進行安裝。
手動回轉式調節閥主要零件材料：
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥蓋 |
鑄鋼 |
桿頭 |
不銹鋼 |
|
閥體 |
2G25I |
閥瓣 |
不銹鋼1Cr18N9Ti |
|
閥桿 |
不銹鋼 |
閥座 |
不銹鋼1Cr18N9Ti |
手動回轉式調節閥主要外形尺寸：
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
主要外形尺寸和連接尺寸 |
|
L |
H |
H1 |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
n |
q |
|
2.5 |
50 |
250 |
238 |
165 |
160 |
125 |
100 |
不帶凹下部分 |
20 |
3 |
不帶凹下部分 |
4 |
φ18 |
|
65 |
260 |
248 |
175 |
180 |
145 |
120 |
22 |
3 |
8 |
φ18 |
|
80 |
310 |
267 |
190 |
195 |
160 |
135 |
22 |
3 |
8 |
φ18 |
|
100 |
350 |
279 |
210 |
230 |
190 |
160 |
24 |
3 |
8 |
φ23 |
|
150 |
450 |
338 |
280 |
300 |
250 |
218 |
30 |
3 |
8 |
φ25 |
|
4 |
50 |
250 |
238 |
165 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4 |
φ18 |
|
65 |
260 |
248 |
175 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8 |
φ18 |
|
80 |
310 |
267 |
190 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8 |
φ18 |
|
100 |
350 |
279 |
210 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8 |
φ23 |
|
10 |
50 |
300 |
242 |
170 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4 |
φ25 |
|
80 |
380 |
280 |
188 |
230 |
180 |
150 |
121 |
34 |
3 |
4.5 |
8 |
φ25 |
|
100 |
400 |
280 |
212 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8 |
φ30 |
|
150 |
450 |
330 |
268 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12 |
φ34 |
|
200 |
550 |
380 |
310 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12 |
φ41 |

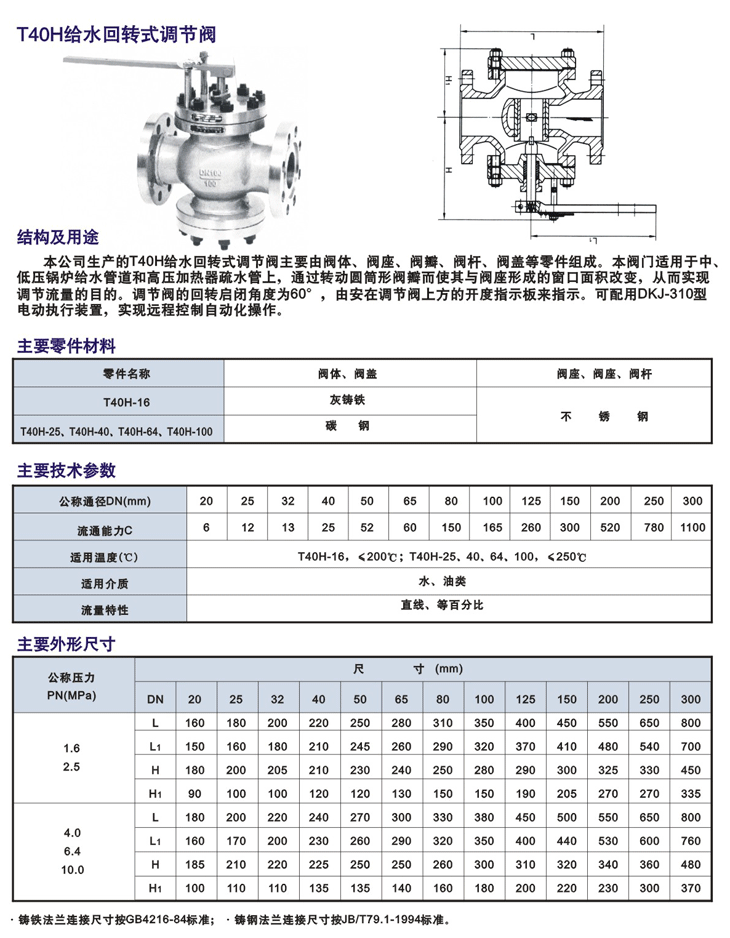

手動回轉式調節閥,T40H手動回轉式調節閥參數尺寸圖：
