高溫高壓截止閥產品介紹：

J61Y/J961Y/J962Y/J561Y高溫高壓焊接截止閥結構形式與用途:
1,操作傳動方式有:手動、正、傘齒輪傳動、電動、氣動等.訂貨時請注明傳動方式。
2、焊接連接的截止閥適用于公稱壓力PN1.6-32MPa，及 P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上，切斷和接通管路介質。適用介質為:水、蒸汽、油品、酸性介質等。
3、符合國內外標準的要求，閥門中腔采用壓力自緊式密封結構，支管兩端為焊接結構，焊接坡口可按標準或用戶要求配接，密封可靠、性能好、造型美觀。
4、閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5、閥桿經調質及表面氮化處理，有好的抗摩擦性和抗腐蝕性，閥門在運行時開啟不經閥桿外漏，同時可更換閥桿調料。
6、中大口徑可采用內旁通結構并設置滾動軸承與推力軸承、開關靈活，啟閉輕松。
7、電動截止閥配有Dzw系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美觀等特點，并可與程控電腦配套使用.
程控電腦配套使用，也可按用戶要求選配電動裝置。

高溫高壓截止閥制造驗收技術標準

1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

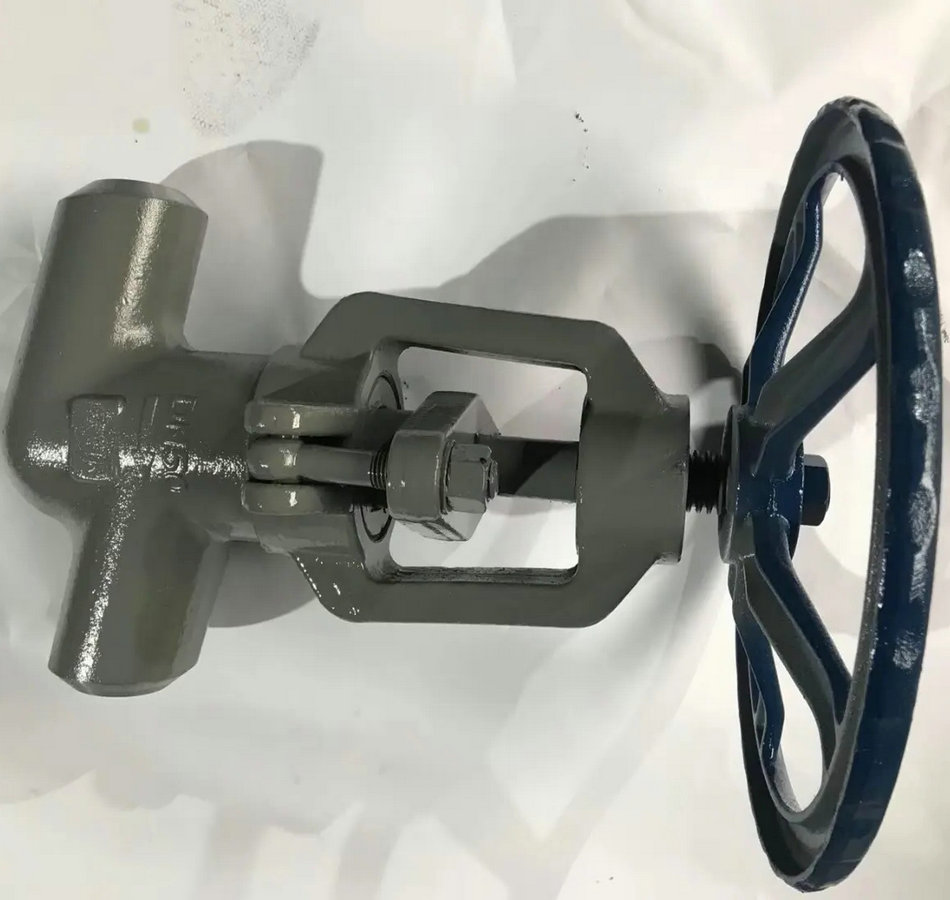

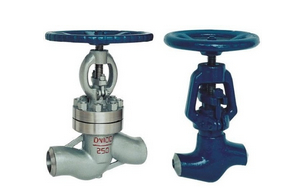

高溫高壓截止閥實物圖片

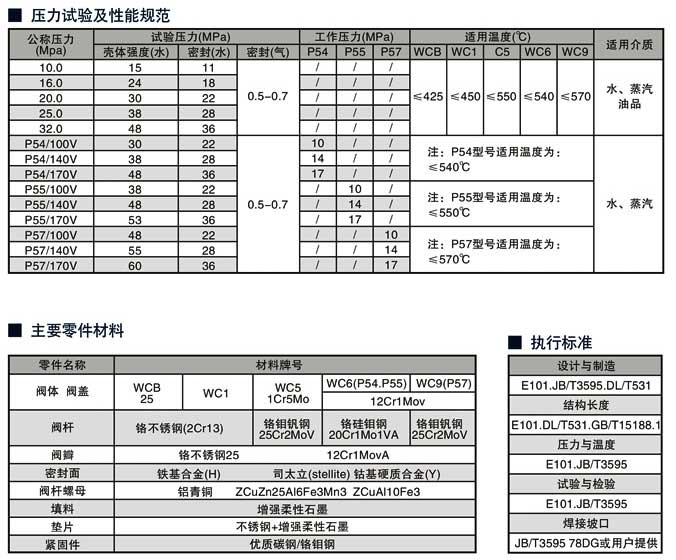

高溫高壓截止閥主要性能和使用規范

產品型號	公稱壓力(MPa)	試驗壓力(MPa)		工作壓力(MPa)			公作溫度℃	適用介質
		殼體強度	密封	P54	P55	P57
J61H(Y)-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J61H(Y)-200	20	30	22	/	/	/
J61H(Y)-250	25	38	28	/	/	/
J61H(Y)-320	32	48	36	/	/	/
J61Y-P54/100V	20	30	22	10	/	/	≤540	蒸汽
J61Y-P54/140V	25	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤550
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

高溫高壓截止閥標準與規范

設計與制造	結構長度	壓力 – 溫度	試驗標準
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

高溫高壓截止閥主要零件材料

零件材料	材料牌號
閥　 　體	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　 蓋	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
閥　　 瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
閥 　　桿	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
閥　　 座	25 + STL	304	304
密封環 （ 墊 片 ）	增強柔性石墨 / 軟鋼
填　　 料	增強柔性石墨
閥 桿 螺 母	ZCuAl10Fe3 / D2

高溫高壓截止閥,J61Y高溫高壓焊接截止閥尺寸結構圖:
