比例式減壓閥,YB43X比例式減壓閥閥體內部活塞兩端截面積不同產生的壓力差,改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥,YB43X比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我廠減壓閥的減壓比例是：2：1，3：1，4：1，3：2，5：2等，亦可根據用戶的要求設計特殊比例的減壓閥。
比例式減壓閥,YB43X比例式減壓閥工作原理
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。
比例范圍
1、比例式減壓閥2:1
2、比例式減壓閥3:1
3、比例式減壓閥4:1
4、比例式減壓閥3:2
5、比例式減壓閥5:2
備注：亦可根據用戶的要求設計特殊比例的減壓閥。
比例式減壓閥,YB43X比例式減壓閥性能指標
|
型號 |
Y13X-16T |
Y43X-16T |
|
連接方式 |
內螺紋 |
法蘭 |
|
適用介質 |
水、氣 |
|
適用溫度 |
≤ 90℃ |
|
額定工作壓力 |
1.6MPa |
|
壓力誤差 |
±2.5% |
比例式減壓閥,YB43X比例式減壓閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
銅或不銹鋼、鑄鋼、鑄鐵 |
|
活塞 |
銅或不銹鋼 |
|
進口壓蓋 |
銅或不銹鋼 |
|
出口壓蓋 |
銅或不銹鋼 |
比例式減壓閥,YB43X比例式減壓閥主要外形尺寸
|
型號 |
公稱壓力
PN（MPa） |
公稱通徑
DN（MM） |
L |
|
Y43X-10 |
1.0 |
50 |
85 |
|
65 |
102 |
|
80 |
122 |
|
100 |
140 |
|
125 |
160 |
|
150 |
178 |
|
200 |
230 |
|
Y43X-16 |
1.6 |
50 |
85 |
|
65 |
102 |
|
80 |
122 |
|
100 |
140 |
|
125 |
160 |
|
150 |
178 |
|
200 |
230 |

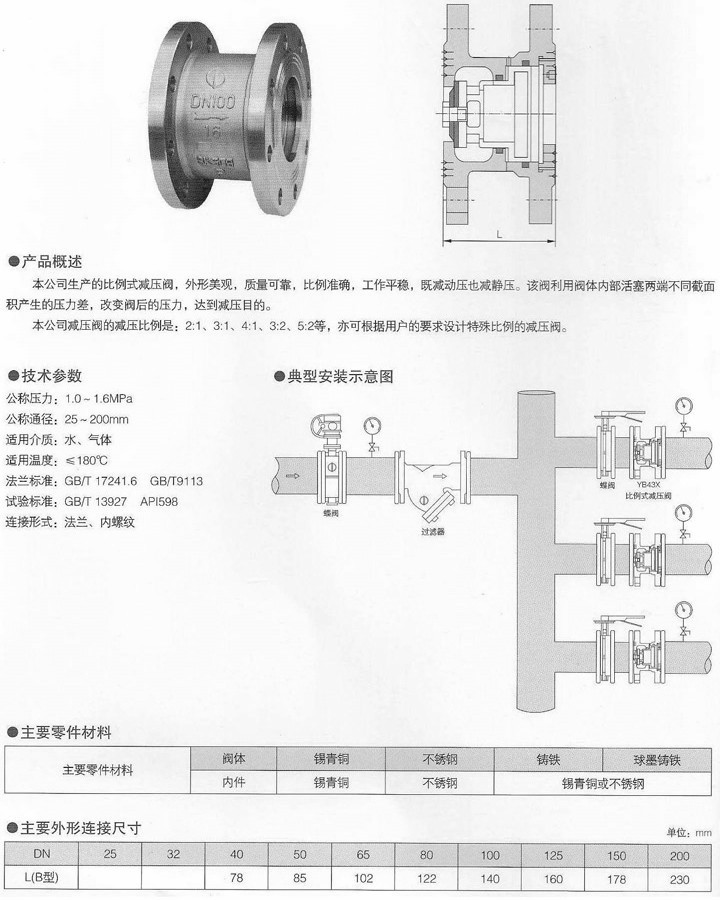

比例式減壓閥,YB43X比例式減壓閥尺寸結構圖:
