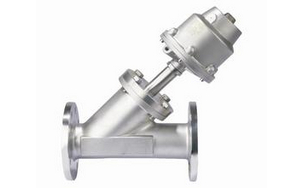

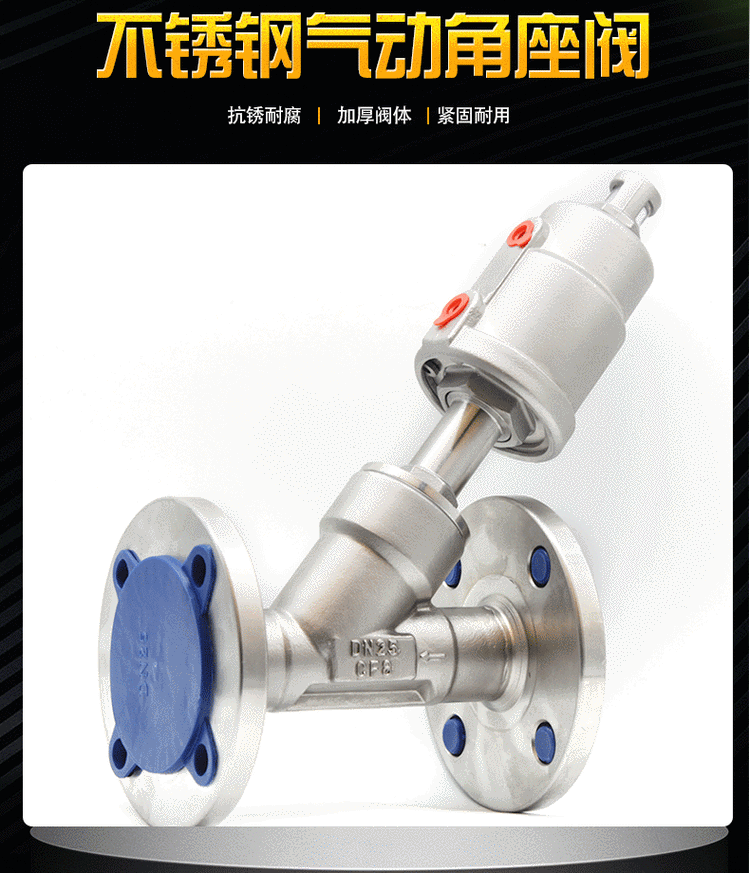

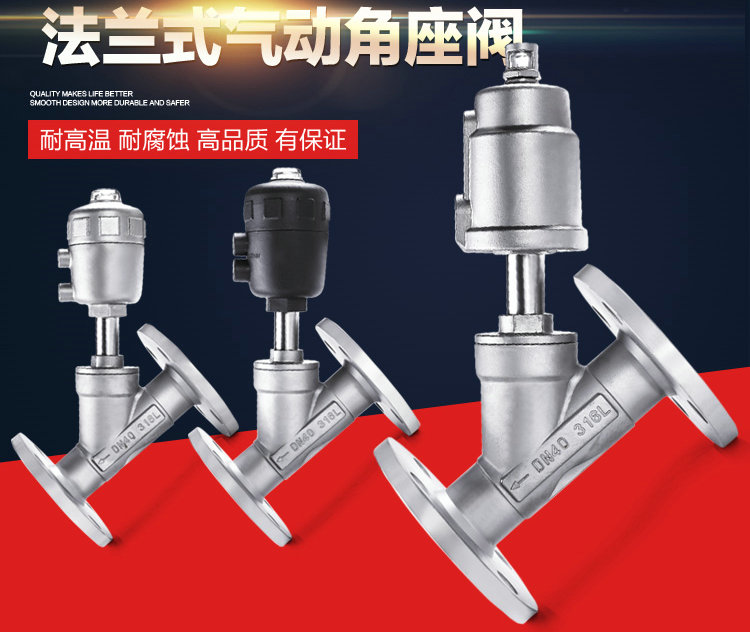

法蘭氣動角座閥,Y645F法蘭氣動角座閥原理及技術參數:保持流速能夠節省空間。它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥。使用時，應該選擇常開或常閉。產品由

不銹鋼鑄造和聚四氟乙烯�？捎糜诖蠖鄶�(shù)氣體、液體、蒸汽和腐蝕性場合。它帶有散熱器來保護執行機構。確保閥具有較長壽命。

法蘭動角座閥保持流速能夠節省空間。它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥。使用時，應該選擇常開或常閉。角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量�？蓪崿F(xiàn)準確控溫、滴加液體等要求。濕熱滅菌柜應用角座閥控制蒸汽量準確控溫。

法蘭氣動角座閥實際應用參數：

壓力范圍：1.6Mpa-2.5Mpa
介質溫度：-20 ℃ ~+220 ℃
法蘭式氣動角座閥規格：DN15-100

法蘭氣動角座閥,Y645F法蘭氣動角座閥特點：
　　1、可視位置指示：可接限位開關或緊急手動裝置。
　　2、容易安裝：氣控頭可以作360‘旋轉，甚至限位開關也可以360‘旋轉�？煞奖愕匕惭b一到二個限位開關。
　　3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
　　4、具有多種控制方式：常開、常閉、雙動。
　　5、要求小的氣動執行器：流體從閥桿上方流入時，制頭。
　　6、容易連接：MAMUR標準連接，嵌入式金屬接頭�？蛇x更小的控制頭。
　　7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保固定，并能自動校正位置。
　　8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
　　9、閥體機構：流量比普通角座大30%，體積更小，流體流態好。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。單作用角座閥具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等。
廣泛應用于各種化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

法蘭氣動角座閥產品特點

1、以水油氣為介質工作壽命長；
2、閥桿內自動調節雙層填料密封蓋，氣密性好；
3、加長防水錘型導向和防塵密封圈設計；
4、配有先導式氣壓，；
5、配有活塞環的免修執行器；
6、開啟式無震蕩，比普通閥門減少40%的用氣量
7、無水擊作用，比截止閥高50%流速

法蘭氣動角座閥參數選型

型號	氣缸	氣缸材質	密封	溫度	連接方式
Y645F-DRF	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	法蘭
Y645F-DRW	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	內螺紋
Y645F-DRH	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	焊接式
Y645F-DRK	單作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
Y645F-DSF	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	法蘭
Y645F-DSW	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	內螺紋
Y645F-DSH	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	焊接式
Y645F-DSK	單作用	塑料頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
型號	氣缸	氣缸材質	密封	溫度	連接方式
Y645F-SRF	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	法蘭
Y645F-SRW	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	內螺紋
Y645F-SRH	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	焊接式
Y645F-SRK	雙作用	不銹鋼頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
Y645F-SSF	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	法蘭
Y645F-SSW	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	內螺紋
Y645F-SSH	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	焊接式
Y645F-SSK	雙作用	塑料頭	PTFE/FKM	-29℃~+180℃	快裝卡箍式
閥體材質可選：不銹鋼304、不銹鋼304L、不銹鋼316、不銹鋼316L 可定制≥350℃高溫型。

法蘭氣動角座閥主要外形尺寸

型號Size	執行器mm	L	T	f	D	C	B	N-φd	A	H	E
DN15	φ50	120	14	2	95	65	40	4-φ14	165	145	64
DN20	φ50	130	14	2	105	75	50	4-φ14	170	150	64
DN25	φ63	140	14	2	115	85	60	4-φ14	210	183	80
DN32	φ63	150	16	2	135	100	70	4-φ18	220	185	80
DN40	φ63	180	16	2	145	110	80	4-φ18	230	195	80
DN50	φ80	195	16	2	160	125	95	4-φ18	260	230	100
DN65	φ100	230	18	2	185	145	115	4-φ18	320	290	126
DN80	φ100	250	18	2	195	165	130	8-φ18	360	315	126

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：

一、我公司對產品質量實行三包，即：包質、包換、保修；

二、合同簽訂后，保證保質、保量，按時交貨；

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢，隨時給予解答；

當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
