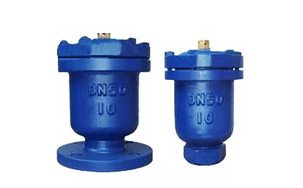

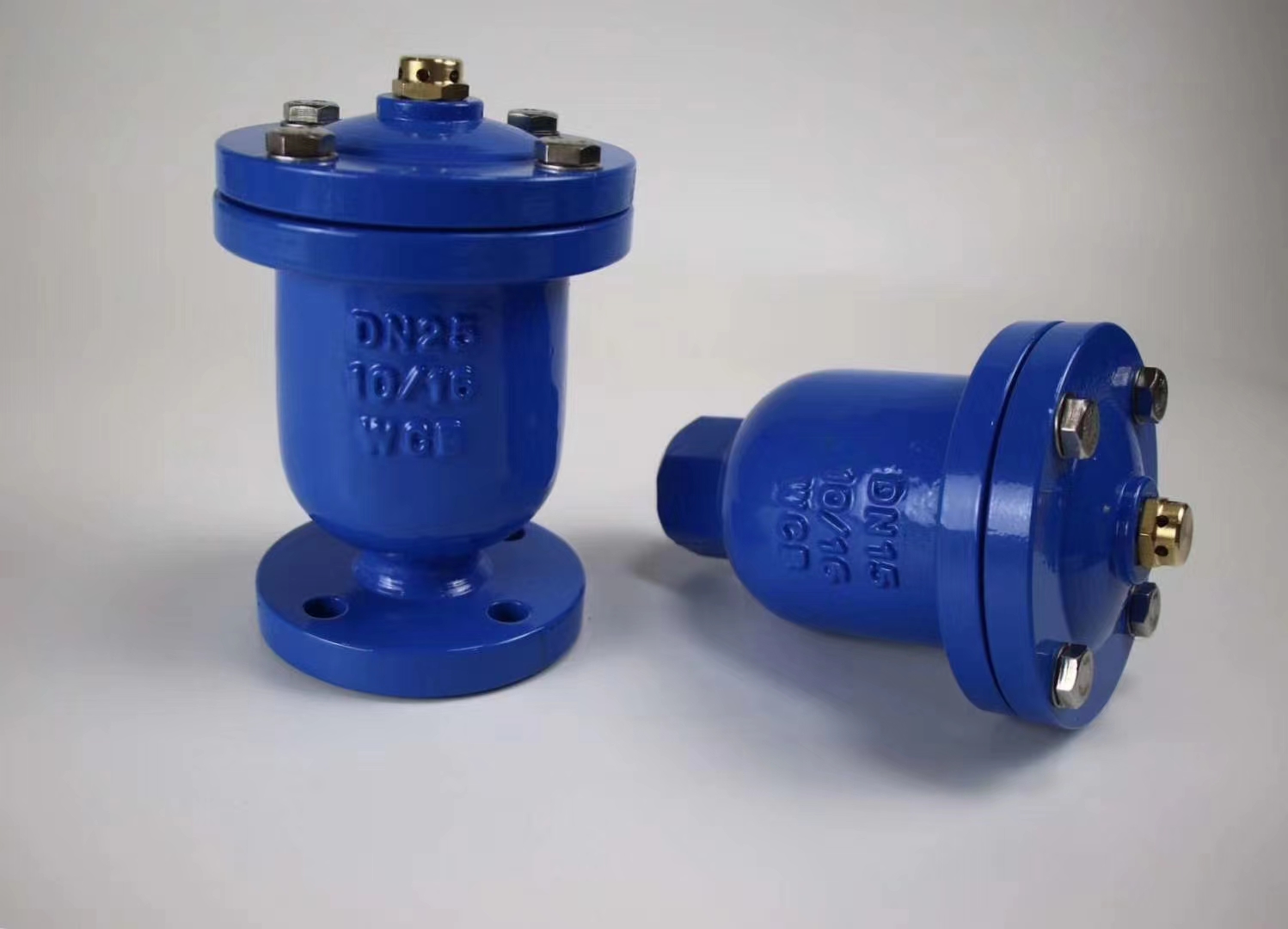

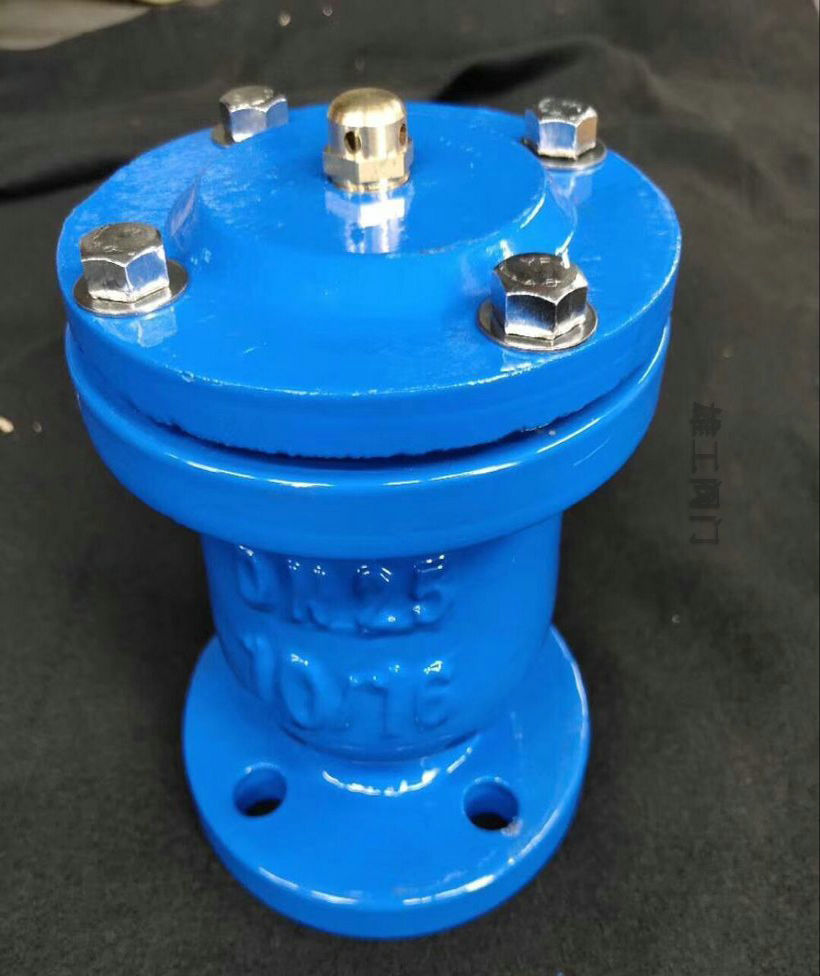

單口排氣閥,QB1單口排氣閥產品介紹：
適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。
單口排氣閥作用原理：
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
單口排氣閥主要用途：
本閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
單口排氣閥主要特點：
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。
單口排氣閥主要技術參數：
1、介質：清水
2、溫度：常溫
3、閥體：鑄鐵、鑄鋼、不銹鋼
4、浮球與塞頭：不銹鋼
5、密封材料：丁晴橡膠
6、閥體試驗打壓：1.5mpa
7、浮球、密封試驗打壓：0.05-1.1MPA不漏水
單口排氣閥主要零部件
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
閥體 |
空心球 |
密封墊 |
閥蓋 |
排氣咀 |
墊圈 |
螺母 |
雙頭螺柱 |
單口排氣閥主要外形尺寸
|
型號 |
公稱通徑Dg |
主要及連接尺寸 |
閥體材料 |
|
D |
D1 |
D2 |
H |
介質 |
|
QB1-10法蘭式 |
15 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
20 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
25 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|

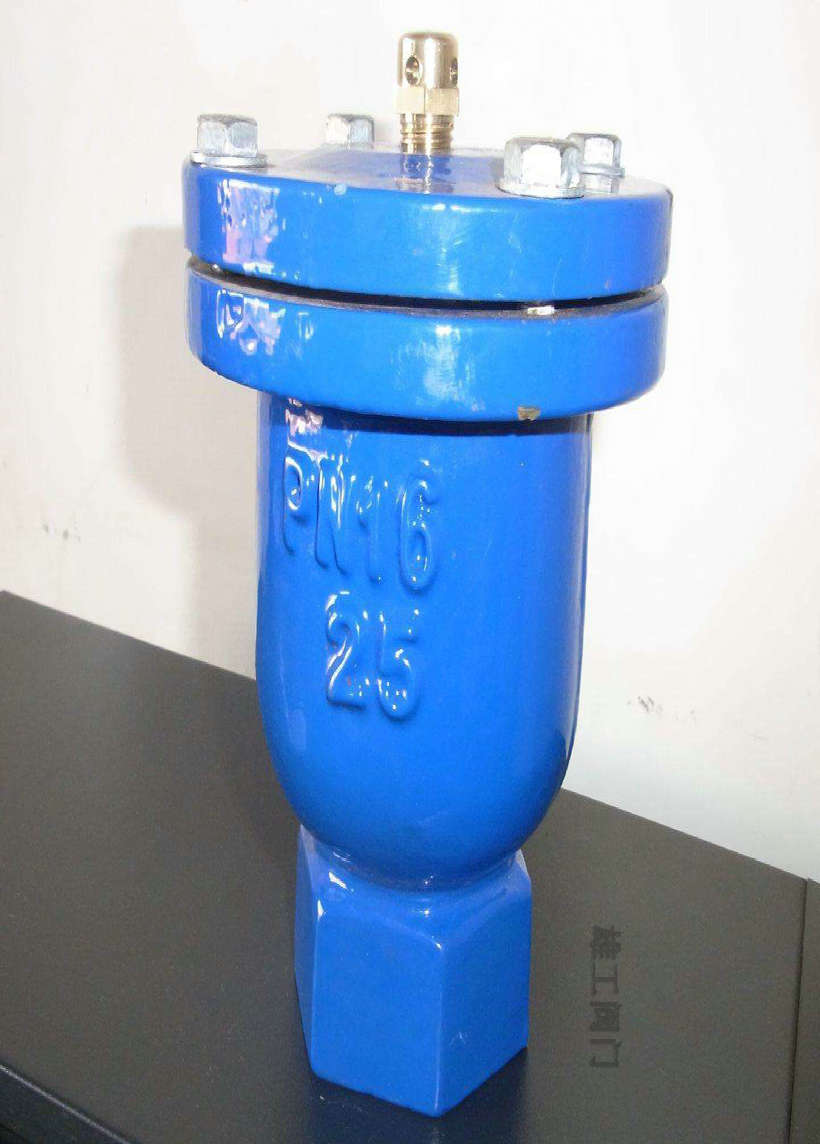

QB1-10絲口式 |
1/2" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
3/4" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
1" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
1" 1/4" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
1" 1/2" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |

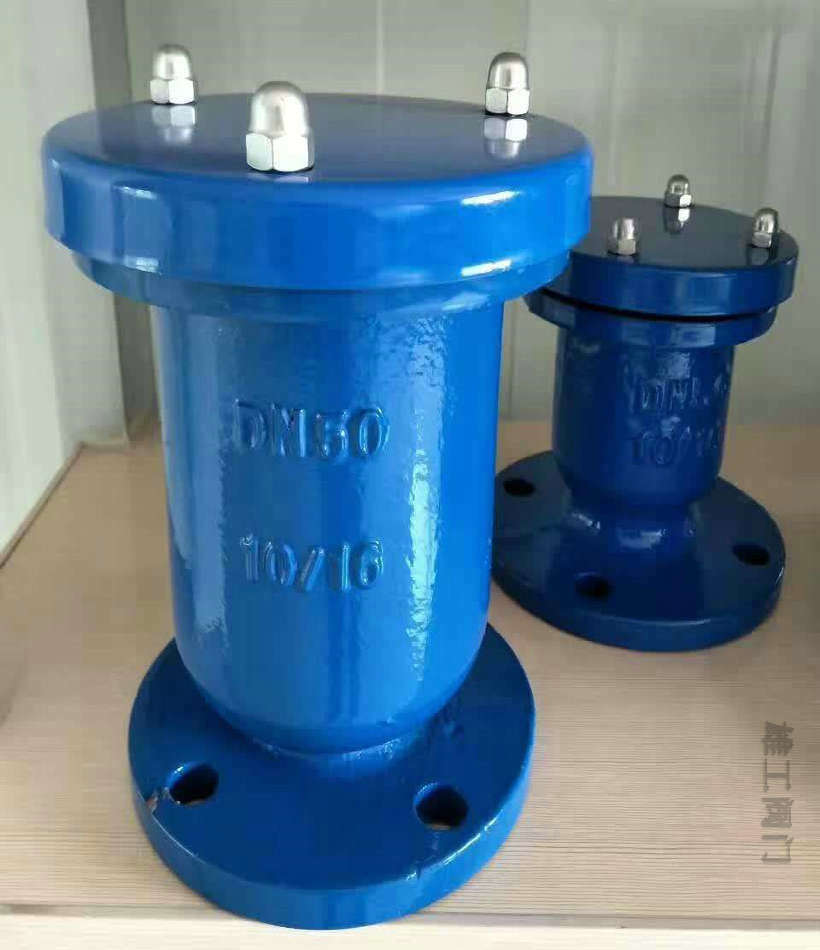

P41X、P42X快速排氣閥介紹：
本閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能快速吸進空氣，以保管線因負壓所產生損壞。
P41X快速排氣閥特點
1、能夠排除管道中的氣體，減少阻力，節約能源。
2、當管道負壓時，本產品能快速自動吸氣、防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球不銹鋼，使用壽命長，安全可靠。

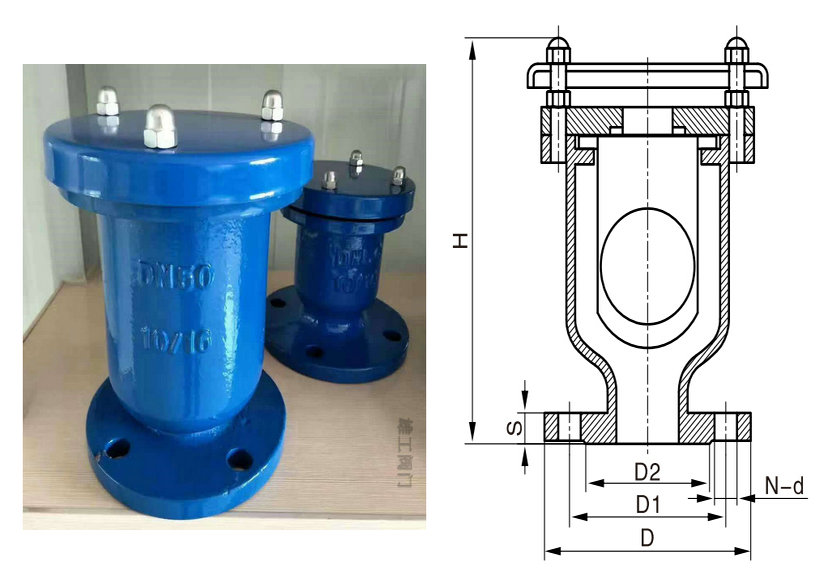

P41X快速排氣閥結構尺寸圖：
型號
| DN
| H
| D0
| D
| D1
| Z-Φd
|
P41X排氣閥尺寸表
| 25
| 240
| 185
| 115
| 85
| 4-14
|
50
| 250
| 210
| 160
| 125
| 4-14
|
80
| 335
| 250
| 195
| 160
| 4-18
|
100
| 335
| 250
| 215
| 180
| 8-18
|
150
| 435
| 320
| 280
| 240
| 8-22
|
200
| 475
| 380
| 335
| 295
| 8-22
|
250
| -
| -
| -
| -
| -
|

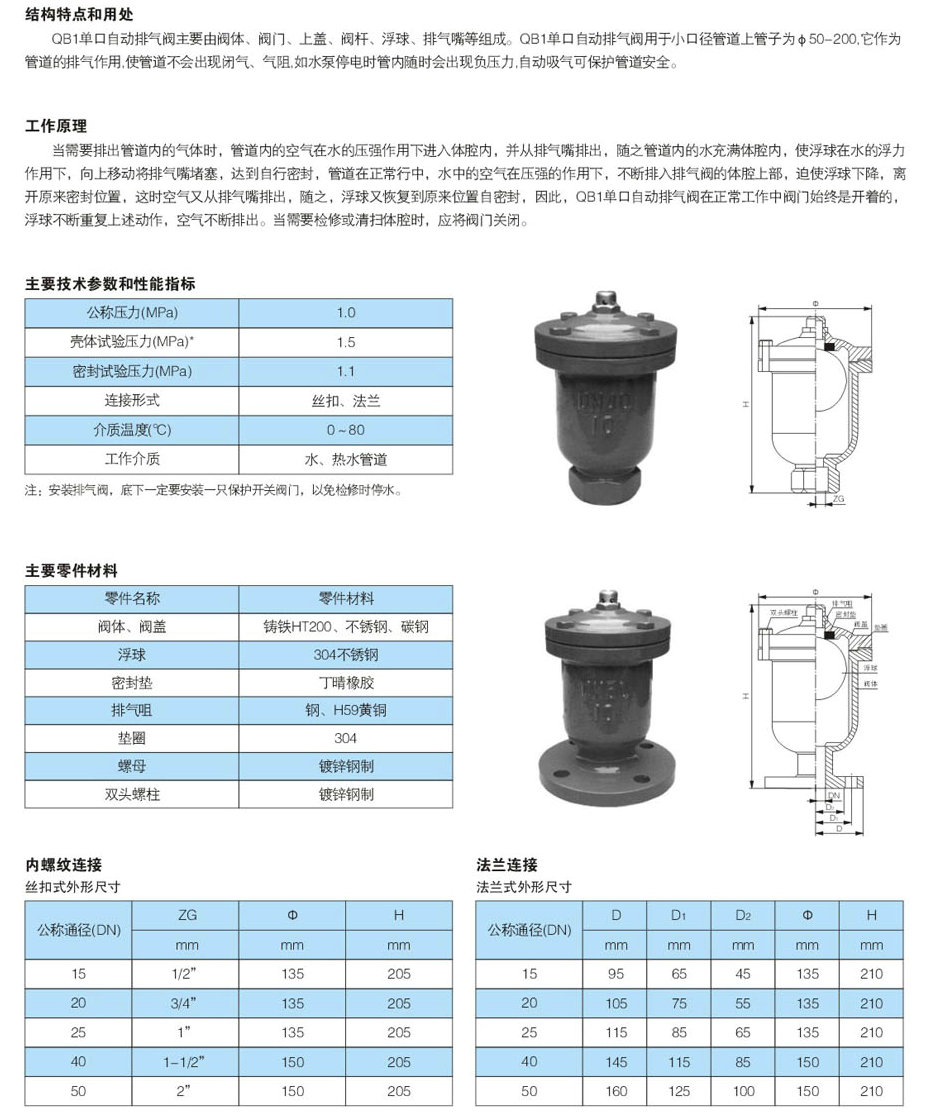

單口排氣閥,QB1單口排氣閥參數尺寸圖：
