不銹鋼放料閥分為(上展式,下展式,氣動)放料閥安裝在容器、反應釜、儲罐的底部作為取樣、排料、放料及無死區關斷使用,同時達到消除容器底端的殘留物。放料閥放底結構設計為平底型,閥體為V型,閥瓣為上升式和下降式，既為上展示和下展示兩種，上下展示放料閥區別在于：上展閥為球往上升才能出料，下展閥為球往下降才能出料。密封圈采用耐沖刷、耐腐蝕材質，并對密封圈進行處理，使表面硬度達到HRC56-62，保證在閥開啟時，內腔不被雜物及腐蝕流體所破壞，有耐磨、耐腐蝕的功能，工況可將閥瓣密封堆焊成硬質合金，密封副采用線密封，可有效保證閥的可靠性能，可防止結疤、腐蝕等特點。

不銹鋼放料閥(上展式,下展式,氣動)放料閥結構性能:

放料閥結構簡單、操作方便、開啟自由、運動靈活可靠，閥瓣及密封圈更換簡單方便。 放料閥主要由閥體、閥瓣、密封圈、閥桿、支架、閥壓蓋、手輪、法蘭、螺母、定位螺釘?shù)冉M成。放料閥在化工、石油、冶金、制藥、農藥、染料、食品加工等行業已經得到廣泛使用。

放料閥使用于化工、冶金、石油、水泥、煤礦等行業的罐底,在其起著放料作用.安裝前需把放料閥底法蘭盤拆卸下來焊接與罐底,然后把放料閥裝上底法蘭盤就可以使用.

不銹鋼放料閥應用規范：
1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008

不銹鋼放料閥_不銹鋼(上展式,下展式,氣動)放料閥主要零件材質

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

不銹鋼放料閥主要外形尺寸（上展式）

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

不銹鋼放料閥主要外形尺寸（下展式）

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	85	65
50	165	125	180	145	100	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	180	135
125	245	210	280	245	195	145
150	280	240	335	295	210	185
200	335	295	405	355

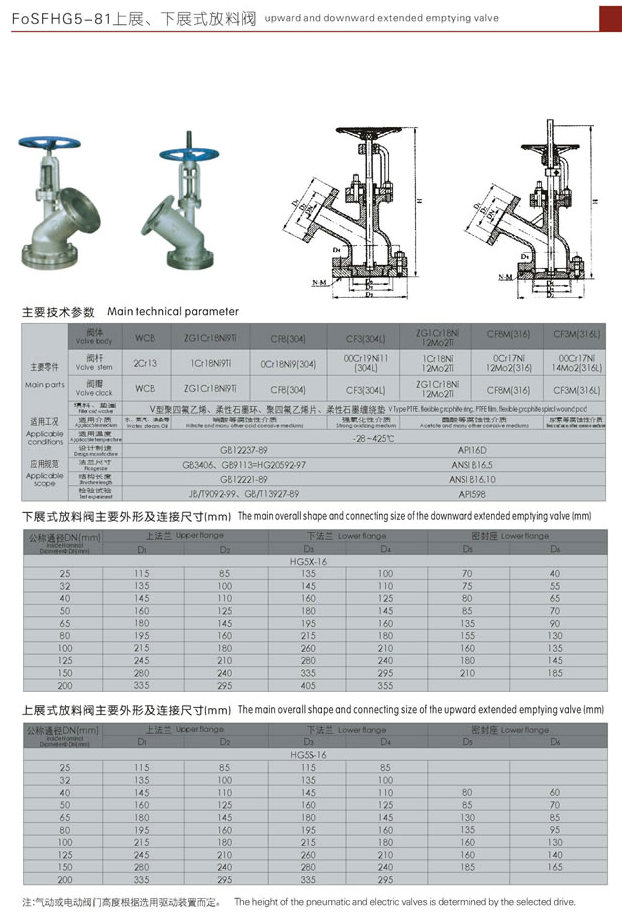

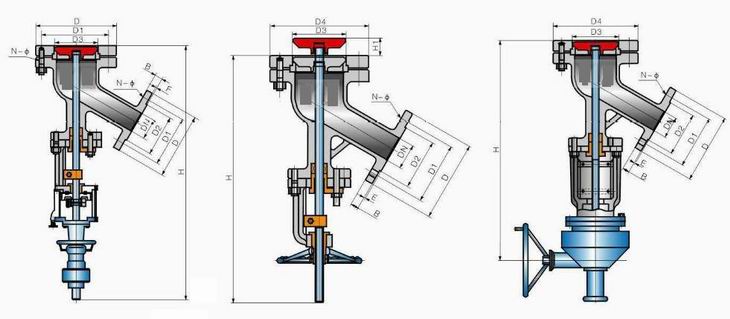

不銹鋼放料閥,(上展式,下展式)放料閥參數尺寸圖:
